テキストのスケッチ

部品にテキストをスケッチするには：

  1. 部品の面をクリックします。
  2. (スケッチ ツールバーの)テキスト (Text) Tool_Text_Sketch.gif をクリックするか、 ツール (Tools) > スケッチ エンティティ (Sketch Entities) > テキスト (Text) をクリックします。

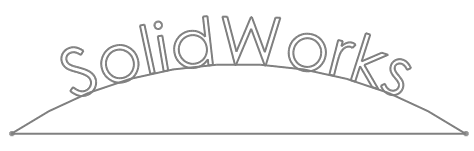

    テキストを配置するための輪郭を作成するには、スケッチで円をスケッチ、または線、円弧、スプラインで継続する輪郭をスケッチし、スケッチを閉じ、次にテキスト用に別のスケッチを開きます。
  3. グラフィックス領域で、エッジ、カーブ、スケッチ、あるいはスケッチ セグメントを選んでください。
    選択されたアイテムはカーブ の下に表示されます。
  4. PropertyManager のテキストで表示するテキストを入力します。
    テキストは入力に応じてグラフィックス領域に表示されます。
  5. スケッチ テキスト PropertyManager で必要に応じてプロパティを設定します。
  6. PM_OK.gif をクリックします。
  7. スケッチを開いたまま、テキストを押し出しまたはカットを行います。
