Listar força de contato/atrito...

Quando duas faces entram em contato, forças internas em equilíbrio são formadas nas áreas de contato. Você pode listar as forças internas que são formadas em razão do contato. Forças normais e de atrito são formadas em faces de componentes de tipos de contato Sem penetração, Ajuste por contração e Parede virtual. O software lista os componentes X, Y e Z da força especificada nas entidades selecionadas e em todo o modelo.

Para listar as forças de atrito ou contato, clique com o botão direito em Resultados e selecioneListar forças resultantes. Em Opções, selecione Força de contato/atrito.

Você também pode clicar em Consultor de resultados > Listar forças de contato (CommandManager do Simulation).

Seleção

Plano, eixo ou sistema de coordenadas Lista os resultados relacionados à entidade selecionada.
Unidades Ajusta as unidades de saída.
Faces, arestas ou vértices Lista as entidades selecionadas.
part.png Componentes Lista os componentes selecionados.
Etapa de tempo Disponível apenas para testes de queda e não lineares. Define o número da etapa de tempo na qual você quer listar a força de reação.
  Disponível para testes de queda e não lineares. Exibe o tempo correspondente à etapa de plotagem selecionada.
  Atualizar Atualiza os resultados com base nas entidades selecionadas atuais.

Força de contato/atrito

Lista os componentes X, Y e Z das forças de contato (normais) e de atrito e das forças de contato e de atrito resultantes nas entidades selecionadas e em todo o modelo.

Tipo de força   Selecione um dos seguintes procedimentos:

Normal

Lista a força normal decorrente de contato.

Atrito

Lista a força de atrito decorrente de contato.

Total

Essa força total é resultante das forças Normal e de Atrito calculadas em cada nó das entidades selecionadas.

Gráfico de resposta time_curve.png Disponível somente para estudos de teste de queda e não lineares. Cria plotagens de histórico de tempo 2D para os componentes X, Y, Z das forças de contato e de atrito e da força de contato resultante nas entidades selecionadas e em todo o modelo.

Opções de exibição

Exibir forças resultantes Quando marcado, os três vetores de força (componentes X, Y e Z) são convertidos em um vetor de força resultante. Somente o vetor da força resultante é exibido.

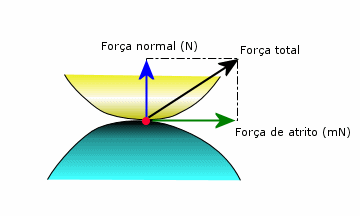

Exemplo de força de contato/atrito
