Exemplo - Posicionamentos magnéticos

Neste exemplo, é feita a utilização de posicionamentos magnéticos para conectar duas faixas de um piso em uma montagem.

1. Para criar o plano do chão, com a montagem do piso aberta na área de gráficos, clique em Inserir > Geometria de referência > Plano do chão.

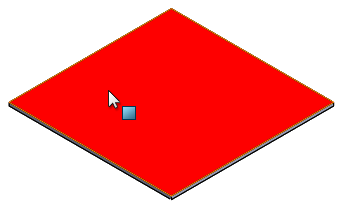

2. Na área de gráficos, clique na face superior para o Plano do chão.


3. Clique em .
4. Para adicionar um ponto de conexão à primeira faixa, com a faixa reta aberta na área de gráficos, clique em Ferramentas > Editor de ativos.

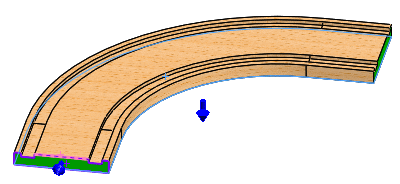

5. Na área de gráficos, selecione a face mostrada para Plano do chão.


6. Selecione a aresta mostrada para Ponto de conexão em Pontos de conexão.


   Ao selecionar uma aresta linear, o ponto médio é escolhido.

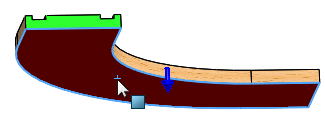

7. Selecione a face mostrada para Direção da conexão.


8. Clique em Adicionar conector.


9. Clique em .
   A árvore de projetos do FeatureManager é atualizada para incluir as Referências publicadas que contêm o Plano do chão e o Conector1.
10. Para adicionar um ponto de conexão à segunda faixa, com a faixa curva aberta na área de gráficos, clique em Ferramentas > Editor de ativos.

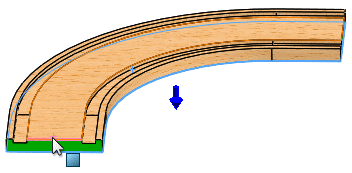

11. Na área de gráficos, selecione a face mostrada para Plano do chão.


12. Selecione a aresta mostrada para Ponto de conexão em Pontos de conexão.

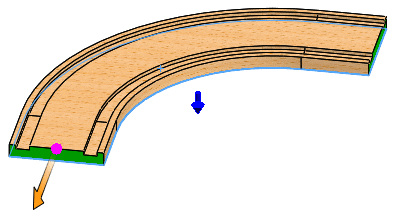

13. Selecione a face mostrada para Direção da conexão.


14. Clique em Adicionar conector.


15. Clique em .
    A árvore de projetos do FeatureManager é atualizada para incluir as Referências publicadas que contêm o Plano do chão e o Conector1.
16. Para inserir os ativos na montagem, com a montagem do piso na área de gráficos, clique em Inserir componentes (barra de ferramentas Montagem) ou Inserir > Componente > Peça/montagem existente.

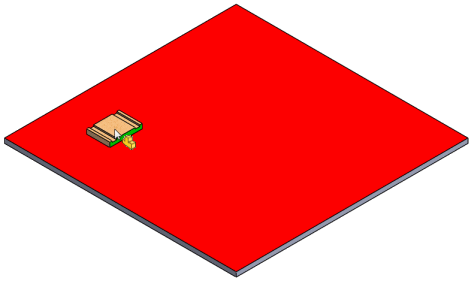

17. No PropertyManager, em Abrir documentos, selecione faixa reta e arraste o ponteiro do mouse com a faixa anexada até a área de gráficos, conforme mostrado.


18. Clique no chão para posicionar a faixa.
    A faixa se posiciona no chão, pois os posicionamentos de chão estão incluídos.

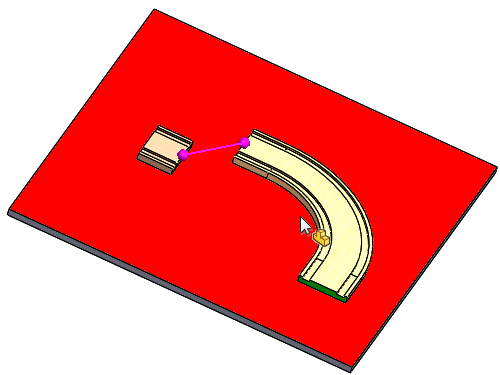

19. No PropertyManager, em Abrir documentos, selecione faixa curva e arraste o ponteiro do mouse com a faixa anexada até a área de gráficos, conforme mostrado, mas não a solte. À medida que você arrasta a faixa curva em direção à faixa reta, observe a linha de snap do posicionamento magnético que aparece enquanto você arrasta a faixa curva para mais perto.

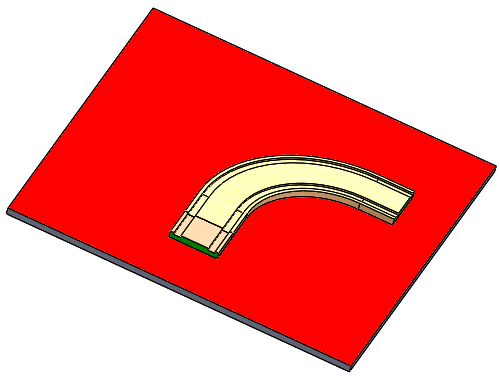

20. Clique para soltar a faixa curva, assim ela fará o snap com a faixa reta.
