Окно PropertyManager "Бобышка/основание по траектории"

Задайте параметры в PropertyManager в зависимости от типа бобышки/основания по траектории.

Чтобы открыть этот PropertyManager, выполните следующие действия.

  1. Откройте деталь, которая имеет эскиз замкнутого профиля и направление эскиза или деталь с линией эскиза, кромку или кривую в модели, которую можно указать как путь.
  2. Выберите Бобышка/Основание по траектории (панель инструментов Элементы).

Эскиз профиля

Создает элемент по траектории путем смещения двухмерного профиля по направлению двухмерного или трехмерного эскиза.

Профиль Устанавливает профиль (сечение), используемое для создания элемента по траектории. Выберите профиль в графической области или в дереве конструирования FeatureManager. Непосредственно в модели можно выбрать грани, кромки и кривые в качестве профилей элемента по траектории. Профиль должен быть замкнутым для основания или бобышки по траектории.
Путь Указывает путь, по которому должен быть расположен элемент по траектории. Выберите путь в графической области или в дереве конструирования FeatureManager. Путь может открытым или замкнутым, набором кривых, находящихся в эскизе, кривой или набором кромок модели. Начальная точка направления должна лежать на плоскости профиля.

Когда путь распространяется на профиль, доступны следующие элементы управления.

Направление 1 Создает элемент по траектории для одной стороны пути.
Оба направления Создает элемент по траектории, который удлиняется в обоих направлениях пути из профиля эскиза.
Невозможно использовать направляющие кривые или задавать начальные и конечные условия касания для двунаправленного элемента по траектории.
Направление 2 Создает элемент по траектории для другого направления пути.
Можно управлять значением скручивания маршрута независимо для всех направлений элемента по траектории и применять значение скручивания по всей длине траектории.

Круговой профиль

Создает твердые стержни или полые трубки вдоль линий эскиза, кромки или кривой непосредственно в модели.

Профиль Устанавливает профиль (сечение), используемое для создания элемента по траектории. Выберите профиль в графической области или в дереве конструирования FeatureManager. Профиль должен быть замкнутым для основания или бобышки по траектории.
  Диаметр Указывает диаметр профиля.

Ни сечение, ни направление, ни полученный в результате твердотельный элемент не могут быть самопересекающимися.

Направляющие кривые

Не применяется к двунаправленным элементам по траектории.

Направляющие кривые Направляет профиль по траектории. Выберите направляющие кривые в графической области.
Направляющие кривые должны совпадать с профилем или с точкой на эскизе профиля.
Переместить вверх и Переместить вниз Регулирует порядок направляющих кривых. Выберите "Направляющая кривая" и настройте последовательность профилей.
  Соединить плавные грани Очистите, чтобы улучшить быстродействие профилей с направляющими кривыми, и чтобы разбить профиль на сегменты в точках, где направляющие кривые или путь не являются непрерывной кривой. Следовательно, линии и дуги направляющих кривых совпадают точнее.

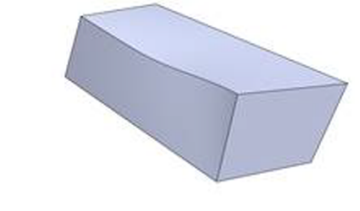

Параметр Соединить плавные грани выбран

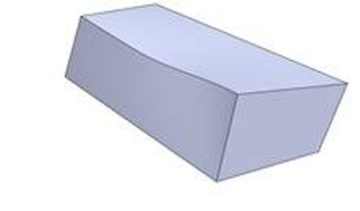

Параметр Соединить плавные грани отключен
При отключении параметра Соединить плавные грани существует вероятность, что некоторые элементы, созданные позднее, могут содержать ошибки из-за измененной геометрии.
Отобразить сечения Отображает части траектории. Выберите стрелки , чтобы просмотреть и исправить профиль по Номерам сечений.



Параметры

  Ориентация профиля Управляет ориентацией Профиля во время его движения по Пути.


По направлению

Разрез всегда остается под тем же углом по отношению к пути.

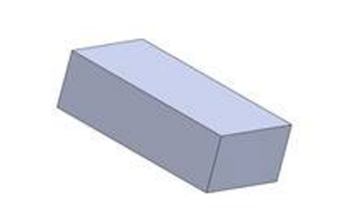

Пример использования По направлению
Если выбрать По направлению, параметры стабилизируют профили, когда небольшие неровные флуктуации кривизны вдоль траектории приводят к неровному расположению профилей.

Параллельно к начинающему сечению

Разрез всегда остается параллельным к исходному сечению вне зависимости от вектора касательности маршрута.

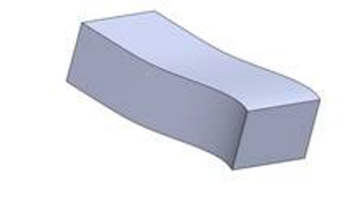

Пример использования Параллельно к начинающему сечению
При наличии нескольких профилей сечения всегда остаются параллельными по отношению к начальному сечению.

  Скручивание профилей Применяет скручивание по пути. Выберите один из указанных ниже параметров:

Отсутствует

(Только для двухмерных путей.) Выравнивает профиль перпендикулярно пути. Исправления не применяются.

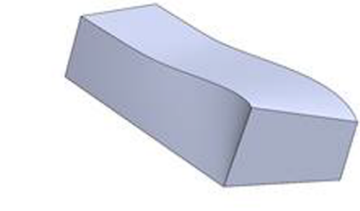

Пример использования По направлению и Нет (скручивание)

Мин. скручивание

(Только для трехмерных путей.) Применяет исправление для сведения к минимуму скручивания профиля на пути.

Пример использования По направлению и Мин. скручивание

По направлению и первой направляющей кривой

Выберите По направлению и первой направляющей кривой, и скручивание промежуточной части определяется вектором из направления к первой направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений. Доступно при выборе одной или нескольких направляющих кривых.

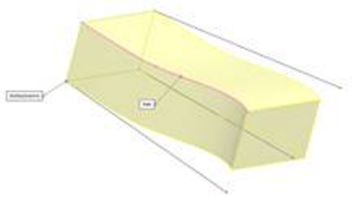

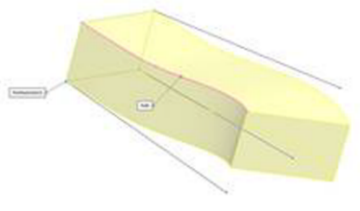

Пример использования По направлению и Мин. скручивание (при выборе одной направляющей кривой)

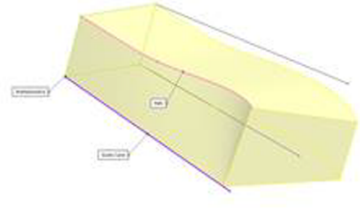

Пример использования По направлению и По первой направляющей кривой (при выборе одной направляющей кривой)

По первой и второй направляющей кривой

Выберите По первой и второй направляющей кривой, и скручивание промежуточных частей определяется вектором от первой ко второй направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений.

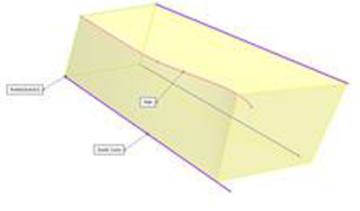

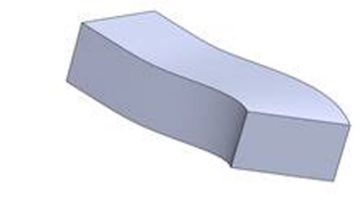

Пример использования По направлению и Мин. скручивание (при выборе двух направляющих кривых)

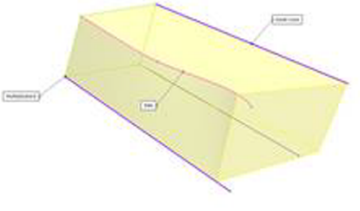

Пример использования По направлению и По первой направляющей кривой (при выборе двух направляющих кривых)

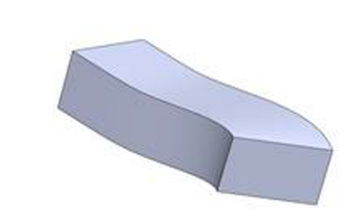

Пример использования По направлению и По первой и второй направляющей кривой (при выборе двух направляющих кривых)

Указать угол скручивания

Определите скручивание профиля по пути. Выберите Градусы, Радианы или Вращения.

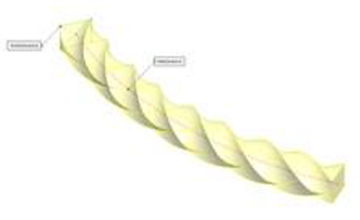

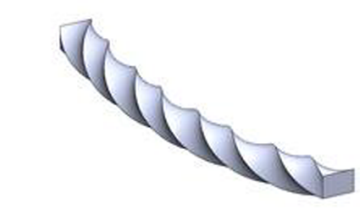

Пример использования По направлению со значением скручивания равным 2,00 вращения
Для закрытых путей значения скручивания должны быть равны нескольким полным вращениям, например 360 градусам или 6,2831 радианам.
Пример использования Параллельно к начинающему сечению со значением скручивания равным 2,00 вращения

Указать направление вектора

Выберите плоскость, плоскую грань, линию, кромку, цилиндр, ось или пару вершин элемента и т. д., чтобы указать направляющий вектор. Недоступно для функции Перпендикулярно к начинающему сечению.

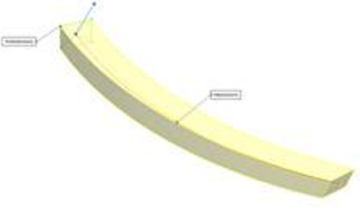

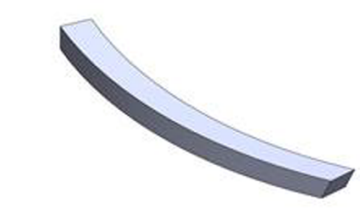

Пример использования По направлению вместе с функцией Указать направление вектора (короткая синяя линия в предварительном просмотре)

Касательная к смежным граням

Доступно при присоединении элемента по траектории к существующей геометрии. Смежные грани становятся касательными в профиле.

Следовать за кривой

(Только для трехмерных путей.) Так как профиль направляется по траектории пути, он перемещается для поддержки одного и того же угла относительно кривизне на пути. Может привести к непредвиденным результатам.

Пример использования По направлению и Следовать за кривой (скручивание)

  Объединить смежные грани Если профиль траектории имеет касательные сегменты, то при выборе этого параметра соответствующие поверхности в итоговом элементе становятся касательными по траектории. Поддерживаются грани, которые могут быть представлены в виде плоскости, цилиндра или конуса. Другие смежные грани сливаются, а профили приближаются. Дуги эскиза можно преобразовать в сплайны. Не влияет при использовании направляющих кривых.
  Предварительный просмотр Отражает предварительные просмотр элемента по траектории в режиме Закрасить. Отключите этот параметр, чтобы отобразить только профили и траекторию.

Начать и закончить касание

Начать касание - тип

Отсутствует

Касательность не применяется.

По направлению

Создает траекторию по нормали к начальному пути.

Закончить касание - тип

Отсутствует

Касательность не применяется.

По направлению

Создает траекторию по нормали к конечному пути.

Отображение кривизны

Предварительный просмотр - сетка К выбранным поверхностям применяется предварительный просмотр сетки, чтобы лучше визуализировать данные поверхности.
Плотность сетки Доступен, если выбрать при выборе Предварительный просмотр — сетка.

Настройка числа линий сетки.

Полосы Отображаются полосы, чтобы облегчить обнаружение складок или дефектов на поверхности.
Обозначения кривизны Активируется отображение обозначений кривизны.

Выберите хотя бы один из этих параметров:

Направление 1

Включение и выключение отображения обозначений кривизны вдоль Направления 1.

Направление 2

Включение и выключение отображения обозначений кривизны вдоль Направления 2.

Для любого направления выберите Регистрация, чтобы изменить цвет гребня.

Масштаб

Настройка размера обозначений кривизны.

Density

Настройка числа линий обозначений кривизны.
