Способы сортировки списков вырезов можно выбрать в контекстном меню в верхнем уровне папки Список вырезов
и в папке Свойства документа.
Можно выполнить сбор одинаковых тел и выбрать грани и элементы для исключения из сортировки. Этот параметр выполняет сбор всех тел в папке Cut-List-Item
, которые геометрически идентичны, но созданы различными элементами. Например, цилиндры, созданные путем вытяжки или поворота элементов, но идентичные в объеме.
Чтобы использовать сортировку списков вырезов:
В этой модели тела Extrude1 и Revolve1 имеют одинаковый объем, но отображаются в отдельных папках Cut-List-Item .
Выполните одно из действий ниже.
-
В дереве конструирования FeatureManager нажмите правой кнопкой мыши на верхний уровень папки Cut list и выберите Параметры сортировки списка вырезов. В разделе Параметры сортировки выберите Сбор одинаковых тел и нажмите
.
-
Нажмите . В разделе Параметры списка вырезов выберите Сбор одинаковых тел.
Чтобы сохранить параметр
Сбор одинаковых тел в диалоговом окне
Свойства документа создайте шаблон, в котором этот параметр выбран. При создании новых сварных деталей с помощью этого шаблона, программное обеспечение автоматически проверит наличие одинаковых тел в папках
Cut-List-Item .

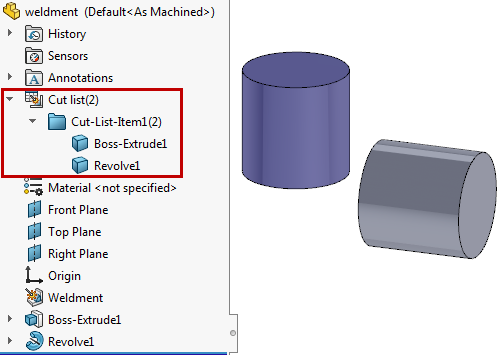

Оба тела теперь отображаются в папке Cut-List-Item .
Чтобы выбрать грани и элементы для исключения:

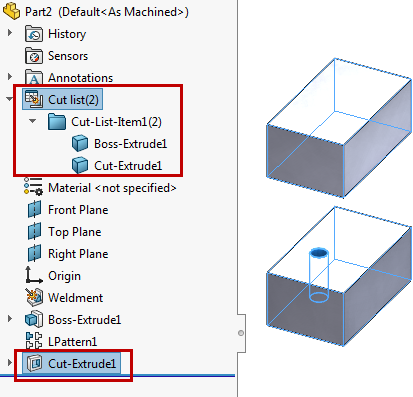

В этой модели тело LPattern1 создано на основе тела Boss-Extrude1, после чего элемент Cut-Extrude1 добавлен в экземпляр массива. Необходимо исключить геометрию элемента Cut-Extrude1 из сортировки списка вырезов.
- В дереве конструирования FeatureManager нажмите правой кнопкой мыши на верхний уровень папки Cut list и выберите Параметры сортировки списка вырезов.
- В окне PropertyManager в разделе Грани/элементы для исключения выберите Cut-Extrude1 в дереве конструирования FeatureManager.
Можно выбрать элементы из дерева конструирования FeatureManager или грани из тел в графической области. Этот параметр полезен для сбора тел, созданных из идентичного материала заготовки, игнорируя такие элементы, как отверстия, скругления и фаски.
- Нажмите .
Тела Boss-Extrude1 и Cut-Extrude1 отображаются в одной папке Cut-List-Item . Геометрия элемента Cut-Extrude1 исключена при сравнении тел в процессе сортировки списков вырезов.
