Улучшения резьбы

Отсеченная резьба

Можно выровнять резьбу с конечными гранями. Вырезанная резьба удлиняется и вырезается для соответствия конечной грани. Вытянутая резьба вырезается для соответствия конечной грани. В разделе Параметры резьбы окна PropertyManager выберите Отсечь по начальной грани и Отсечь по конечной грани.

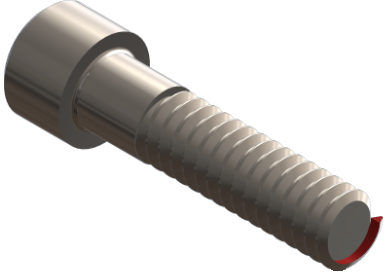

Перед отсечением

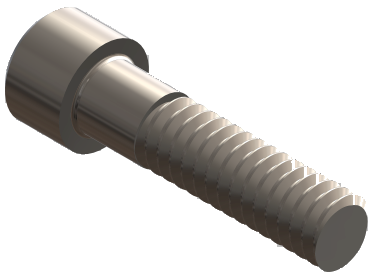

После отсечения

Несколько заходов

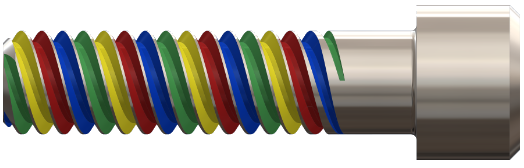

Резьба может иметь несколько заходов. В разделе Параметры резьбы окна PropertyManager выберите Несколько заходов. Задает количество заходов, определяя, сколько раз создается резьба в равномерно разнесенном круговом массиве вокруг отверстия или вала. На изображении показана резьба с четырьмя запусками, где каждая резьба выделена разными цветами.

Значение шага резьбы должно допускать несколько запусков и не создавать самопересекающуюся резьбу. В примере шаг желтой резьбы имеет достаточную ширину, чтобы позволить зеленой, синей и красной резьбе быть вложенными внутри нее.
