Вытягивание закрашенных контуров эскиза

Чтобы вытянуть закрашенные контуры эскиза:

  1. В режиме эскиза нажмите Закрашенные контуры эскиза (панель инструментов "Эскиз") или Инструменты > Настройки эскиза > Закрашенные контуры эскиза .
    Используйте параметр Закрашенные контуры эскиза, чтобы отключить инструмент.

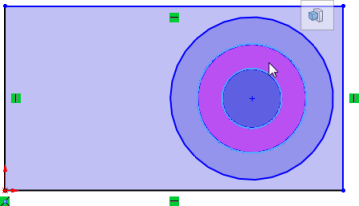

  2. Нарисуйте три концентрические окружности внутри прямоугольника.
    Наружная окружность является самой светлой, а самая внутренняя окружность окрашена в темно-синий цвет.
  3. Нажмите на подконтур объекта эскиза и перетащите его.
    Переместится весь объект эскиза.
  4. Нажмите клавишу Alt и щелкните по закрашенной области.
    Инструмент Вытянутая бобышка/Основание появится на контекстной панели инструментов.
  5. Нажмите Вытянутая бобышка/Основание.
  6. Установите требуемые параметры в PropertyManager и нажмите .
    Закрашенная область будет вытянута.
