Управление надписями и сценами с помощью состояний отображения

Состояния отображения можно определить для использования разных экземпляров надписей и сцен.

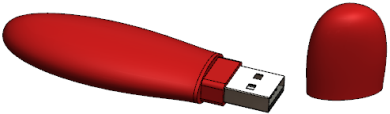

1. Откройте папку имя диска:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\model_display\usb_drive1\usb_drive1.sldasm.

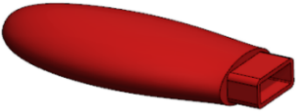

2. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на элемент usb_case1 и выберите Открыть деталь .



3. Добавьте состояние отображения с именем Штрихкод и настройте его:
   1. Нажмите в верхней части дерева конструирования FeatureManager.
      Появится панель отображения.



   2. Нажмите правой кнопкой мыши на панель дисплея и выберите Добавить состояние отображения.
   3. Введите Штрихкод для имени поля, которое отображается в верхней части.
   4. Выберите вкладку DisplayManager .
   5. Нажмите Просмотр надписей , затем нажмите Открыть библиотеку надписей.
   6. На панели задач перетащите надпись Barcode в элемент Case_body.
      При перетаскивании надписи и размещении ее на компоненте над надписью появится манипулятор. Можно изменить направление и выравнивание надписи с помощью манипулятора.
   7. В окне PropertyManager Надписи в разделе Состояния отображения выберите Это состояние отображения и нажмите .
   8. Нажмите правой кнопкой мыши в графической области и выберите Редактировать сцену .
   9. На панели задач выберите Сцены презентации и перетащите сцену Фон - кухня в графическую область.
   10. Нажмите .



4. Добавьте другое состояние отображения с именем Designed_with_SOLIDWORKS и настройте его.
   1. Нажмите правой кнопкой мыши на панель дисплея и выберите Добавить состояние отображения .
   2. Введите Designed_with_SOLIDWORKS для имени поля, отображаемого в верхней части.
   3. В DisplayManager нажмите правой кнопкой мыши на barcode1 и выберите Удалить.
   4. В окне PropertyManager Надписи нажмите Открыть библиотеку надписей.
   5. На панели задач перетащите надпись Designed with SOLIDWORKS в элемент Case_body.
   6. В окне PropertyManager раздела Надписи в списке Состояния отображения снимите флажок Это состояние отображения и нажмите .

   7. Нажмите правой кнопкой мыши в графической области и выберите Редактировать сцену .

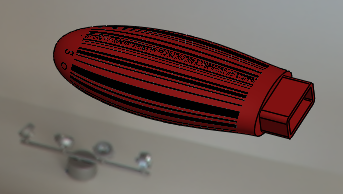

   8. На панели задач выберите Сцены презентации и перетащите сцену Фон - заводское помещение в графическую область.
   9. Нажмите .

5. На вкладке ConfigurationManager в разделе Состояния отображения дважды нажмите на Barcode и Designed_with_SOLIDWORKS для изменения состояний отображения.
6. В разделе CommandManager Инструменты отрисовки выберите Целевые состояния отображения .
   Отобразится диалоговое окно Целевые состояния отображения.
   При изменении состояний отображения активное состояние выбирается в диалоговом окне Целевые состояния отображения. Это полезно для удаления или настройки надписи и сцен в активном состоянии отображения.
