Выбор окон для пропуска экземпляров

Выбор с помощью рамки и выбор с помощью лассо можно использовать для добавления или удаления экземпляров, которые необходимо пропустить в массивах.

Чтобы использовать выбор окон для пропуска экземпляров:

  1. Создайте или измените элемент массива.
    Такой тип выбора не работает для массивов эскизов.
  2. В окне PropertyManager разверните Пропустить экземпляры.
    Области выбора появятся для всех экземпляров массива.

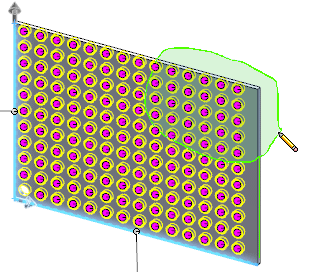

  3. Нажмите правой кнопкой мыши в графической области, выберите Выбор с помощью лассо и выберите экземпляры, которые необходимо пропустить.
    Эти сферы станут белыми, указывая, что они пропущены в массиве. Экземпляры перечислены в разделе Пропустить экземпляры.

  4. Нажмите .
    • Если область выбора содержит пропущенные или непропущенные экземпляры, программное обеспечение переключит их текущее состояние. Пропущенные экземпляры станут непропущенными и наоборот.
    • Shift + выбор добавляет экземпляры только в раздел Пропустить экземпляры.
    • Alt + выбор удаляет экземпляры из раздела Пропустить экземпляры.
    • Области выбора экземпляров должны полностью находится в пределах области выбора для добавления в раздел Пропустить экземпляры или удаления из него.
