Puede especificar configuraciones de dibujo de nivel de documento para todas las etiquetas de vista auxiliar.
Para abrir esta página:
Con un dibujo abierto, haga clic en Opciones
(barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, a continuación, seleccione .
Estándar general de dibujo
|
Estándar general de dibujo
|
Heredado de la configuración de página Estándar de dibujo seleccionada. |
Estándar básico de vista auxiliar
|
Estándar básico de vista auxiliar
|
-
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
GOST
-
GB
|
Estilo de línea
Estilo de línea
|
Seleccione: un estilo. |
Espesor de línea
|
Seleccione: un espesor o elija Tamaño personalizado e introduzca uno. |
Texto de flecha auxiliar
|
Fuente
|
Haga clic para modificar la fuente.
|
Texto de etiqueta de vista
|
Fuente
|
Haga clic para modificar la fuente.
|
Ejemplo de texto de etiqueta de vista
Opciones de etiquetas
|
Por estándar
|
Seleccione para cumplir el estándar básico. Desactive para modificar los parámetros de etiqueta de vista:-
Nombre. Seleccione un título para que aparezca en la etiqueta de vista o escriba su propio título.
-
Etiqueta. Seleccione la forma en la que aparece la letra de la etiqueta correspondiente a la etiqueta en la vista padre en la etiqueta de vista.
-
Rotación. Establece la apariencia del ángulo de rotación de la vista.
-
Escala. Seleccione una etiqueta para la escala o escriba su propia etiqueta.
-
Delimitador. Seleccione una opción de visualización de escala:
-
Para presentar la escala con dos números separados por un delimitador, seleccione:
- Para presentar la escala como el cociente de dos números seguidos por X seleccione # X.
- Para ocultar la escala, seleccione
<Ninguno>
.
-
Elimine el espacio en escala alrededor de los dos puntos (:) y la barra (/). Seleccione la opción para eliminar el espacio en la etiqueta de escala.
- Una opción de visualización de etiqueta:
-
En pila. Muestre la etiqueta de vista con el nombre y la etiqueta en pila en la parte superior de la escala.
-
En línea. Muestre el nombre y la etiqueta en la misma línea.
|
|
Mostrar etiqueta arriba de la vista
|
Seleccione para mostrar la etiqueta sobre la vista. |
|
Incluir etiquetas de ubicación para nuevas vistas
|
Seleccione esta opción para agregar automáticamente una etiqueta de ubicación a la vista auxiliar y la flecha de vista. |
Indicación de vista
|
Girar vista para que sea horizontal en la hoja
|
Seleccione esta opción para mostrar vista auxiliar horizontal en la hoja y, a continuación, seleccione la dirección de rotación:-
Sentido de las agujas del reloj
-
Sentido inverso al de las agujas del reloj
|
|
Indicadores de vista
|
Seleccione uno:-
Método de flecha
-
Igual que la sección
|
Ejemplos de indicación de vista
|

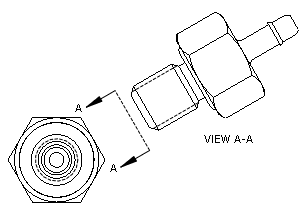

Girar vista para que sea horizontal en la hoja, opción no seleccionada |
|
|

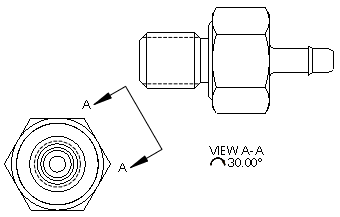

Girar vista para que sea horizontal en la hoja y Sentido de las agujas del reloj, opciones seleccionadas |
|
|
Girar vista para que sea horizontal en la hoja y Sentido inverso al de las agujas del reloj, opciones seleccionadas |
|

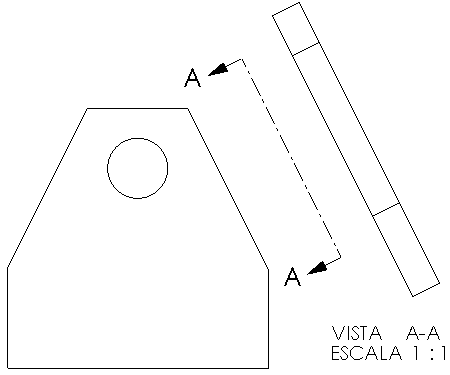

Ejemplos de opciones de etiquetas
|
Nombre
|
VISTA
|
|
|
AUXILIAR
|
|
|
<Ninguno>
|
|
|
Etiqueta
|
X
|
|
|
X-X
|
|
|
X X
|
|
|
<Ninguno>
|
|
|
Escala
|
SCALE
|
|
|
ESCALA:
|
|
|
<Ninguno>
|
|
|
Delimitador
|
X:X
|
|
|
X/X
|
|
|
(X/X)
|
|
|
(X:X)
|
|
|
# X
|
|
|
<Ninguno>
|
|
Capa
|
Capa
|
Seleccione una capa. Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.
|
La configuración de capa de documento de etiqueta de vista anula la configuración de Estilo de línea de etiqueta de vista.
