La pestaña Propiedades gráficas muestra las propiedades gráficas de cualquier entidad, símbolo o elemento de cable de CAD.
La pestaña Propiedades gráficas
del Panel de propiedades le permite segregar el contenido de una selección. Cuando se selecciona una entidad, símbolo o elemento de cable de CAD, todas sus propiedades asociadas se enumeran con su entidad gráfica.
El Panel de propiedades se puede acoplar en los paneles laterales.
Al seleccionar un grupo de entidades, se muestran todas las propiedades comunes. Al seleccionar entidades específicas, se muestran las propiedades relacionadas. Las propiedades que no son comunes quedan ocultas. La modificación de las propiedades que no son comunes no afecta a la entidad de CAD porque ésta se rige a nivel de la aplicación.

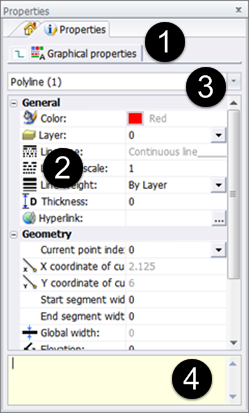

La pestaña Propiedades gráficas incluye:
| Elemento |
Descripción |
|---|
| 1 |
Pestaña Propiedades gráficas del Panel de propiedades. |
| 2 |
Iconos gráficos que corresponden a la propiedad indicada. |
| 3 |
Menú desplegable que muestra el contenido segregado o varias entidades de la selección, permitiéndole elegir un grupo de objetos para editarlos. |
| 4 |
Información sobre herramientas como, por ejemplo, por qué algunas propiedades aparecen atenuadas o no se pueden editar. |
