底切分析 PropertyManager（基于 CPU）

该主题只适用于基于 CPU 的底切分析。只有在您的图形卡不能进行基于 GPU 的处理（为基于 GPU 的较新底切分析所需）时，软件才使用基于 CPU 的处理。请参阅“模具分析工具”中的图形卡考虑因素。

欲运行底切检查分析：

  1. 单击 底切分析 Tool_UndercutAnalysis_View.gif（模具工具工具栏）或单击 视图 > 显示 > 底切分析。
  2. 在 PropertyManager，设定以下选项：
    • 分析参数

      拔模方向

      所有面都被评估以决定它们是否可从零件以上或从零件以下看见。欲指定拔模方向，选取：

      • 一基准面、面、或边线。
      • 坐标输入，并沿 X、Y 和 Z 轴设定坐标。
      要反转在结果中报告为 方向1 底切 和 方向2 底切 的面，请单击 反向 PM_reverse_direction.gif。

      分型线 partingline.png

      为分析选择分型线。分型线以上的面被评估以决定它们是否可从分型线以上看见。分型线以下的面被评估以决定它们是否可从分型线以下看见。如果您选择分型线，您不必指定拔模方向。

      实体选择。

      如果您的模型有一个以上实体，单击 实体或曲面实体 PM_solid_bodies_to_affect.gif，然后选择要分析的实体。
      拔模方向 和 分型线 将识别需要边侧型心的零件壁中的凹陷部分。 分型线 还有助于您识别分型线部分，您可以对其修改以避免对边侧型心的需要。
  3. 在分析参数下，单击计算。

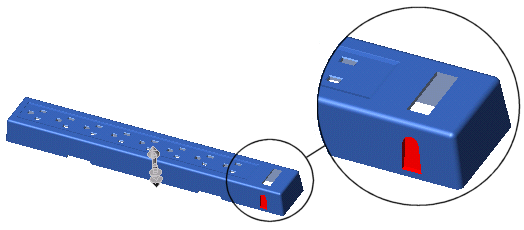

    底切面下将出现结果。 带有不同分类的面在图形区域中以不同颜色显示。 面分类如下：
    方向1 底切 从零件或分型线以上不可见的面。
    方向2 底切 从零件或分型线以下不可见的面。
    封闭底切 从零件以上或以下不可见的面。
    跨立底切 以双向拔模的面。
    无底切
  4. 在底切面下，对于每个面分类，您可：
    • 单击 显示/隐藏 以在图形区域中显示或隐藏面。
    • 单击编辑颜色来显示颜色调色板并更改颜色。
  5. 单击 PM_OK.gif。
