掉落测试设置 PropertyManager 负责设定掉落测试算例的参数。
为访问该 PropertyManager，创建一个掉落测试算例。 在掉落测试算例树中，双击设置。
指定
设定将指定的输入类型。
|
落差高度
|
您可以指定模型从静止状态掉落的高度。
|
|
冲击时速度
|
您可以指定发生冲击时模型相对于目标基准面的速度的方向和大小。
|
高度
设定实体从静止状态掉落的高度。 这是实体沿引力方向运动直至撞击刚性基准面的距离。 只有在指定框中选择了掉落高度之后，才使用此选项。 冲击时速度的计算公式为：V冲击 = (2gh)½，其中 g 是引力加速度，h 是高度。
| |
从重心
|
指定的高度为实体的重心沿引力方向与平面硬地板之间的距离。
重心是实体的几何中心。对于装配体，只有当所有零部件的密度均相同时，重心才会与引力中心重合。
|
| |
从最低点
|
指定的高度为实体与平面硬地板间的最短距离。距离平面硬地板最近的点是实体沿引力方向运动时最先撞击地板的点。
|
|
落差高度
|
指定从重心或从最低点到冲击面的高度。可以为高度选择单位。
|
冲击时速度
设定冲击时速度的方向和值。 只有在 指定 框中选择 指定 时才可使用。
| |
冲击速度参考。
|
设定用于确定冲击时速度方向的参考实体。可以选择边线、参考基准面或平面。如果选择参考基准面或平面，将沿垂直于参考基准面或平面的方向应用速度。单击  可以反转冲击时速度的方向。
|
|
速度量
|
设定冲击时速度的量和单位。 指定冲击时速度的量时，您仍需要定义重力的量。 求解和保持不变的过程中，重力载荷作为外部载荷。 重力值不影响指定的冲击时速度的量。
|
引力
设定引力加速度的方向和值。 在冲击后，重力在整个求解过程中保持不变。 求解过程中，在能量平衡方程中考虑取决于重力的工作。
| |
引力参考
|
设定用于确定引力方向的参考实体。可以选择边线、参考基准面或平面。如果选择参考基准面或平面，将沿垂直于参考基准面或平面的方向应用引力。单击 可以反转引力的方向。
|
|
引力量
|
设定引力的大小和单位。
|
目标
设定冲击基准面的方向。
|
目标方向
|
|
|
| |
垂直于引力
|
冲击基准面垂直于引力。
|
| |
平行于参考基准面
|
冲击基准面平行于所选的参考基准面。
|
|
目标方向参考
|
选择一个参考基准面。仅在选定平行于参考基准面时可用。
|
|
摩擦系数
|
设定模型与冲击基准面之间的摩擦系数。 程序按如下方式确定冲击基准面的实际位置： - 如果指定了高度，实体将在沿引力方向行进指定高度距离后撞击基准面。
- 如果指定了 如果指定了，实体将在以指定冲击时速度运动的过程中撞击基准面。
|
|
|

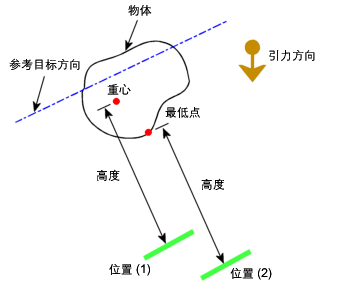

指定高度时冲击基准面的实际位置。
位置 (1)：从实体重心开始测量高度。
位置 (2)：从实体的最低点开始测量高度。
|

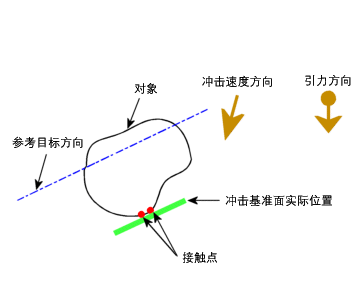

指定冲击时速度时冲击基准面的实际位置
|
|
|
目标刚度
|
|
|
| |
刚性目标
|
为目标使用刚性基准面。
|
| |
灵活目标
|
为目标使用灵活图层。
|
接触阻尼
接触阻尼在实体冲击期间互相接触且为无穿透接触时考虑。 接触阻尼作为粘性阻尼进行计算。 输入阻尼值作为关键阻尼比率 (ζcr = 2* m* ω)。
|
关键阻尼比率
|
阻尼值作为关键阻尼比率 (ζcr = 2* m* ω)。 例如，为应用 5% 关键阻尼比率，输入 0.05。
接触阻尼的应用可减少冲击期间可能产生的高频振动，可提高求解稳定性（掉落测试设置 PropertyManager）。
|
符号设置
显示引力加速度和冲击时速度的方向。
| |
编辑颜色
|
单击此按钮可更改速度符号和加速度符号的颜色。
|
|
符号大小
|
控制速度和加速度符号的大小。
|
| |
显示预览
|
在图形窗口上显示符号预览。
|
