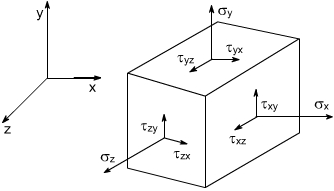

要素和节应力

SX X 法向应力
SY Y 法向应力
SZ Z 法向应力
TXY 垂直于 X- 方向的基准面上的 Y 方向剪切应力
TXZ 垂直于 X- 方向的基准面上的 Z 方向剪切应力
TYZ 垂直于 Y- 方向的基准面上的 Z 方向剪切应力

以下量不使用参考几何体：

P1 第一主要应力（最大）
P2 第二主要应力
P3 第三主要应力
VON von Mises 应力
INT 应力强度 = P1-P3
ERR 能量范数误差（仅适用于要素应力）
CP 接触压力

主应力

应力分量取决于所计算的方向。对于某些坐标轴旋转，抗剪应力变为零。其余三个正应力分量称为主要应力。与主要应力相关的方向称为主要方向。

Von Mises 或对等应力

与应力分量不同的是，von Mises 应力没有方向。它完全由带应力单位的幅值定义。失效准则使用 von Mises 应力评估延性材料的失效。

从六个应力分量中计算 von Mises 应力，如下所示：

VON = {0.5 [(SX -SY)2 + (SX-SZ)2 + (SY-SZ)2] + 3(TXY2 + TXZ2 + TYZ2)}(1/2)

或者等效地从三个主要应力中计算，

VON = {0.5 [(P1 - P2)2 + (P1 - P3)2 + (P2 - P3)2]}(1/2)
