在球面上

只有当所有选定的面都是球面时，才能使用此选项。每个面都可以有不同的中心。每个面的径向、经度和纬度方向都基于其自己的中心。

属性	值
实体网格的可能 DOF	3 次平移
外壳网格的可能 DOF	3 次平移和 3 次旋转
桁架的可能自由度	3 次平移
3D 符号	平移 旋转
可选实体	仅限球面
平移	径向 经度 纬度
旋转（仅限外壳）	绕径向方向 绕经度方向 绕纬度方向

图中图解说明了球面的径向、经度方向和纬度方向。使用显示预览可确定经度和纬度方向。

范例

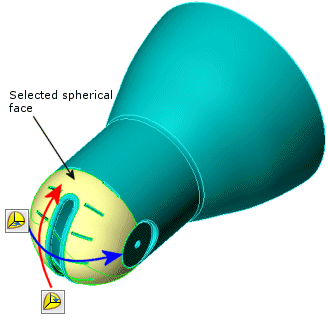

图中所示的反射镜零件的球面只能沿纬度方向旋转。 设置其他两个方向上的平移： 径向和经度方向为零可实现此情况。 约束径向平移 ( =0 ) 约束经度方向平移 ( =0 ) 自由纬度方向
