部分孔

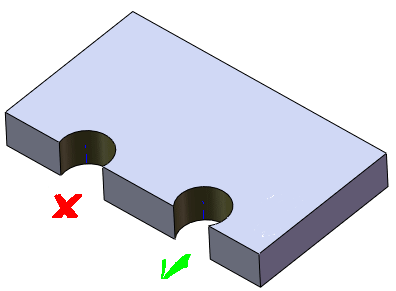

当孔与特征边线相交时，至少 75% 的孔面积应位于材料之内。勿使孔轴与零件边缘斜交，否则钻头会走位。

要想配置该规则，请设定零件内孔区域的最小 %。

父主题钻孔规则
相关概念
孔直径
平底孔
孔入口和出口曲面
孔与型腔相交
线性和角度公差
相关任务
配置规则
在 SOLIDWORKS 知识库中搜索“部分孔”。
