步路通过线夹

1. 单击工具 > 选项 > 系统选项 > Routing，然后选择在线夹落差处自动步路。
2. 编辑线路子装配体，并根据需要添加接头。 然后从接头之一开始线路，或者在任何线路段的端点处选择一个点来定义当前的线路端点。
3. 将线夹拖动到线路内，并丢放到位。

1. 单击步路/编辑通过线夹（“步路工具”工具栏）或工具 > 步路 > 步路工具 > 步路/编辑通过线夹。
2. 在 PropertyManager 中指定线路段和线夹。
3. 单击 。

1. 单击工具 > 选项 > 系统选项 > Routing，然后清除在线夹落差处自动步路。
2. 编辑线路子装配体，添加接头和线夹，然后根据需要将之定位。
3. 从接头之一开始线路，或者在任何线路段的端点处选择一个点来定义当前的线路端点。
4. 单击 自动步路 （“步路工具”工具栏）或单击工具 > 步路 > 步路工具 > 自动步路。
5. 选择线夹的轴心。

1. 在主装配体中插入并定位线夹。
2. 编辑线路子装配体，并根据需要添加接头。 然后从接头之一开始线路，或者在任何线路段的端点处选择一个点来定义当前的线路端点。
3. 单击自动步路 （Routing 工具工具栏）或单击 Routing > Routing 工具 > 自动步路。
4. 选择线夹的轴心。

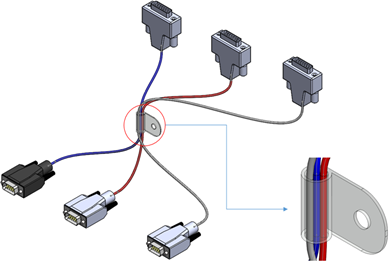

当您使多条线路穿过一个线夹时，各电线并不会绑定在一起并且它们会从线夹轴等距。

1. 用剪裁及 3 个线路段创建一个范例模型。
2. 右键单击线夹然后从快捷键菜单的上部选择配置 4-01 - 6.4mm Dia。
3. 单击 。
4. 在 FeatureManager 设计树中，右键单击 Route1，然后单击编辑线路。
5. 单击工具 > Routing > Routing 工具 > 步路/编辑穿过线夹。
6. 单击任何线路段和线夹轴。
   选定的分段和线夹轴显示在 PropertyManager 的当前选择中。
7. 在 PropertyManager 中：
   1. 选择与线夹轴等距。
   2. 将偏移距离设置为 10。
8. 单击 。
9. 为第二个步路重复步骤 6 到 7。
10. 在 PropertyManager 中：
    1. 选择与线夹轴的偏移。
    2. 将偏移距离设置为 5。
11. 单击 。
12. 为第三个步路重复步骤 6 到 7。
13. 在 PropertyManager 中：
    1. 选择与线夹轴的偏移。
    2. 将偏移距离设置为 2。
14. 单击“自动对齐”。
    所有的步路都是围绕第三条步路放置。

    自动对齐组合所有与最后修改步路接近的步路。
15. 重复步骤 6 然后单击线夹轴。
    这三个线路将出现在 PropertyManager 中的穿越穿过线夹的线路下。
