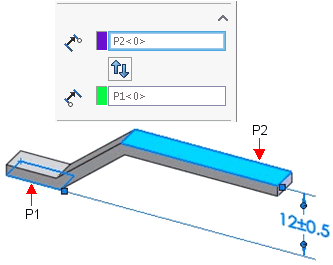

DimXpert 数值 PropertyManager 在 DimXpert 数值 PropertyManager 中指定尺寸和公差的显示。 要设定默认的公差和精度值： 单击 选项 > 文档属性 > DimXpert。 参考特征 公差特征 顶部基准面 P2。 对于大小尺寸，仅 公差特征 会出现在 PropertyManager 中。 原点特征 底部基准面 P1。 有关原点和公差特征的信息，请参阅 ASME Y14.5M -1994 第 2.6.1 段或 ISO 129。 交换特征 使用不同 原点特征的范例： 原点特征 = 底部基准面 P1。 原点特征 = 顶部基准面 P2。 在箭头处的原点符号表示原点特征。 请意不同的尺寸结果。 DimXpert 方向 当您在两个轴型特征或直线型特征之间应用尺寸时，此选项将出现。 X、Y 和 Z 选项与零件坐标系相关，并用于与这些特征的轴相垂直的每个零件轴。 特征的轴沿着 Z 方向，它启用了 X 和 Y 选项。 正常选项 N 沿使用两个特征间最短距离定义的方向确定尺寸。 用户定义的选项 U 沿与边线平行的方向或与平面正交的方向确定尺寸。在本例中，尺寸被确定为平行于边线。 样式 详情请参阅样式。 公差/精度 标注值 对于具有多种规格的孔型标注，所有尺寸均单独列出。此功能仅对具有深度的简单直孔、柱形沉头孔、锥形沉头孔、组合槽口尺寸和倒角有效。 公差类型 从列表中选择。对应不同的尺寸类型，有不同的选择。 最大变量 最小变量 显示括号 在公差值前后插入括号。 单位精度 从列表中为尺寸值选择小数点后的位数。 公差精度 为公差值选择小数点后的位数。 对于孔和轴： 分类 (套合、与公差套合或套合（仅对公差））当您选择孔套合或轴套合（见下）时，其它类别的列表（孔套合或轴套合）会根据分类过滤。 孔套合和轴套合 (套合、与公差套合或套合（仅对公差））从列表中选择或键入文本。 双向公差（最大变化和最小变化）在您指定孔套合或轴套合（而非两者）时，可在孔套合或轴套合类型中使用。 套合公差显示 （套合、与公差套合 或 套合（仅对公差））从以下选项中选择一项： 带直线显示层叠 无直线显示层叠 线性显示 主要值 此选项为只读。它显示尺寸名称和数值。 标注文字 实例记数 对于阵列，这显示实例数。 添加括号 您可带或不带括号而显示从动的（参考引用）尺寸。它们根据默认带括号显示。 尺寸置中 当您在延伸线之间拖动尺寸文字时，尺寸文字捕捉在延伸线中心点之间。 审查尺寸 等距文字 使用引线从尺寸线等距尺寸文字。 文本 尺寸自动出现在中央文字框，由 <DIM> 表示。将指针放置在文字框中的任意位置可插入文字。 孔使用在 txcalloutformat.txt 文件中指定的格式。有关更多信息，请参阅“DimXpert 大小尺寸”、标注格式文件。 对正 您可水平对齐文字，对于某些标准，您可竖直对齐引线。 左对齐 、居中 、右对齐 。 上对齐 、中对齐 、下对齐 。 符号 单击在您想插入符号的位置以放置指针。单击一符号图标或单击更多以访问“符号库”。 在向 DimXpert 尺寸添加符号时要特别谨慎，因为符号可能更改尺寸和公差的基本定义。 双制尺寸 指定尺寸以文档的单位系统和双制尺寸单位显示。两种单位均在工具 > 选项 > 文档属性 > 单位中指定。 单位精度 从列表中为尺寸值选择小数点后的位数。 公差精度 为公差值选择小数点后的位数。 父主题DimXpert 选项 相关概念 样式 相关任务 使用尺寸 PropertyManager 相关参考 文档属性 - DimXpert DimXpert 链尺寸链选项 DimXpert 倒角控制选项 DimXpert 显示选项 DimXpert 形位公差选项 DimXpert 位置尺寸选项 DimXpert 大小尺寸选项
