使一个工程图视图与另一个视图对齐

使一个工程视图与另一个视图对齐：

  1. 执行以下操作之一：
    • 选取一个工程视图，然后单击工具 > 对齐工程图视图 > 水平对齐另一视图或竖直对齐另一视图。
    • 用右键单击一工程图视图，选取对齐，然后选取以下选项之一：

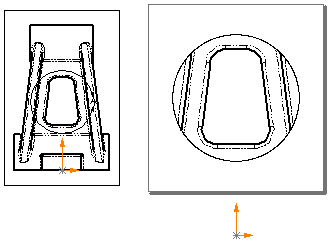

      原点水平对齐(相当于水平对齐另一视图) align_horiz_by_origin.gif

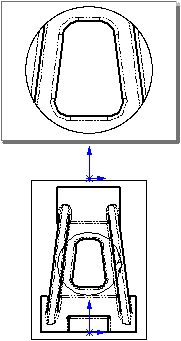

      原点竖直对齐(相当于竖直对齐另一视图) align_vert_by_origin.gif
      中心水平对齐 align_horiz_by_center.gif
      中心竖直对齐 align_vert_by_center.gif

      指针变为 Pointer_Align.gif。

  2. 选择您要对齐的参考视图。
    模型原点或视图的工程图视图中心沿所选的方向对齐。如果您移动参考视图，对齐关系将保持不变。
