按显示状态 控制贴图和布景

您可以定义显示状态以使用不同的贴图和布景实例。

您也可以为所有光源类型配置光源，包括阳光。 此特征需要 PhotoView 360。

要按显示状态控制贴图和布景：

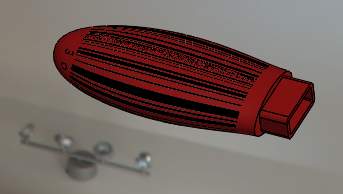

  1. 按名称 usb_drive1 创建 3D 随身存储器模型。
  2. 将随身存储器案例命名为 usb_case1。
  3. 在 FeatureManager 设计树中，右键单击 usb_case1，然后单击打开零件。

  4. 添加命为条码的显示状态，然后进行自定义：
    1. 单击 FeatureManager 设计树顶部的 。
      将出现显示窗格。

    2. 在显示窗格中右键单击，然后单击添加显示状态 。
    3. 为出现在顶端的字段名称键入条码。
    4. 选择 DisplayManager 选项卡。
    5. 单击查看贴图 ，然后单击打开贴图库。
    6. 在任务窗格中，将条码贴图拖动到 Case_body。
      当您拖动贴图并将其放置在零部件上时，操纵杆将出现在贴图上方。您可以使用操纵杆改变贴图的方向和对齐。
    7. 在贴图 PropertyManager 中，在显示状态下，选择此显示状态，然后单击 。
    8. 在图形区域中，右键单击，然后单击编辑布景 。
    9. 在任务窗格中，单击演示布景并将厨房背景布景拖动到图形区域。
    10. 单击 。

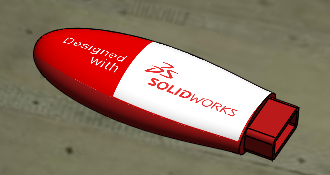

  5. 添加命为 Designed_with_SOLIDWORKS 的其他显示状态，然后进行自定义。
    1. 在显示窗格中右键单击，然后单击添加显示状态 。
    2. 对于出现在顶部的字段名称，请键入 Designed_with_SOLIDWORKS。
    3. 在 DisplayManager 中，右键单击条码 1，然后单击删除。
    4. 在贴图 PropertyManager 中，单击打开贴图库。
    5. 在任务窗格中，将使用 SOLIDWORKS 设计贴图拖动到 Case_body。
    6. 在贴图 PropertyManager 中，在显示状态下，选择此显示状态，然后单击 。

    7. 在图形区域中，右键单击，然后单击编辑布景 。
    8. 在任务窗格中，单击演示布景，然后将工厂背景布景拖动到图形区域。
    9. 单击 。
  6. 在 ConfigurationManager 选项卡中，在显示状态下，双击条码和 Designed_with_SOLIDWORKS 以在显示状态之间更改。
  7. 在渲染工具 CommandManager 中，单击显示状态目标 。
    显示状态目标对话框将出现。
    当您在显示状态之间进行更改时，将在显示状态目标对话框中选定激活显示状态。 这在删除或自定义激活显示状态下的贴图及布景很有帮助。
