生成 PropertyManager - 多配置模型

对于具有多个配置的模型，您可以为系列零件设计表中定义的配置生成自定义 PropertyManager。

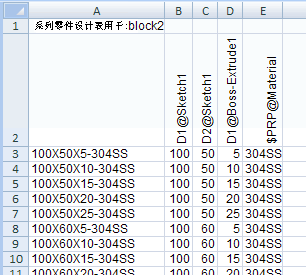

配置出版程序要求模型包含有系列零件设计表。系列零件设计表必须：

• 为每个配置包含有一行
• 为每个变量都包含有一个列
• 为每个变量都包含有数值

1. 在 ConfigurationManager 选项卡顶部，右键单击模型名称，然后单击配置出版程序。
   配置出版程序 对话框将出现，并且设计表在单独的窗口中打开。 由于系列零件设计表具有多个行，而且包含每个配置的每个变量的值，因此调色板上会显示系列零件设计表中每个变量的相应控件。


2. 在中心窗格中单击编辑选项卡。
3. 将控件从调色板拖放到中心窗格。
   有字段为名称和系列零件设计表变量在属性下的右窗格中出现。
4. 双击名称，然后键入名称。
   名称即显示在中心窗格的控件中。

   系列零件设计表变量为只读。其显示与控件关联的变量。

5. 将另一控件从调色板拖放到中心窗格。
   在右侧窗格中，除了属性，还会出现显示状态。
6. 在右窗格中：
   1. 在控制属性下的名称中键入名称。
   2. 在显示状态下，为父关系指定针对父控件的每个值显示或隐藏当前控件。选择无可使控件始终可见。
7. 继续添加控件。
   单击 SW 预览 选项卡或 3DCC 预览 选项卡，以查看 PropertyManager 在 SOLIDWORKS 和 3D ContentCentral 中的情形。
8. 单击应用以保存 PropertyManager 定义。
   PropertyManager 出现在 ConfigurationManager 中。
9. 单击关闭关闭此对话框。
   要编辑 PropertyManager 定义，右键单击 PropertyManager ，然后单击 编辑特征。
