自定义符号

在此示例中，您将在 gtol.sym 文件中创建包含两个圆和六条线的第 3 角度投影符号。

要自定义该符号：

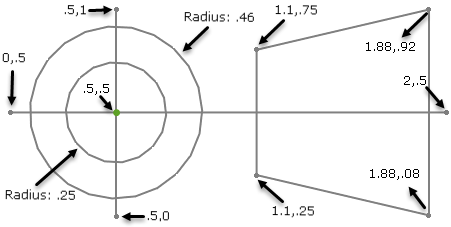

  1. 在 1 x 1 假想方形网格上，如图所示标注第 3 角度投影符号：
  2. 要将可生成第 3 角度投影符号的代码添加到 gtol.sym 文件，请将这些直线插入到新类别或将其插入到现有类别：

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    完全遵循格式且切勿添加或移除空格。
  3. 保存文件并退出 SOLIDWORKS。
  4. 重新启动 SOLIDWORKS 软件。
  5. 打开工程图。
  6. 单击注释（“注解”工具栏），或插入 > 注解 > 注释。
  7. 在 PropertyManager 中，在文本格式下，单击添加符号。
  8. 在弹出窗口中，单击更多符号 。
  9. 在符号对话框中：
    1. 定位您已使用的类别。
    2. 将鼠标悬停在第 3 角度投影符号上。
    3. 选择符号，然后单击确定。
    您将看到您的图标 和说明，例如：

    <SCR-THIRD> 是将尺寸插入符号时显示的标签。
    如果您与其他人共享工程图，则他们需要您的 gtol.sym 文件来查看您的自定义符号。
