使用 DimXpert 位置尺寸工具

要使用 DimXpert 位置尺寸工具：

  1. 单击位置尺寸 （DimXpert 工具栏）或工具 > DimXpert > 位置尺寸。
  2. 选择原点特征的面。
    仅在两个基准面之间标注尺寸时，边线选择才受支持。

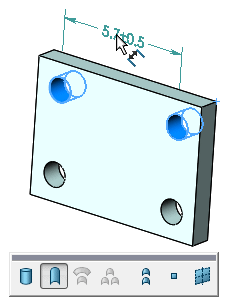

    特征选择器出现在图形区域，其中“孔”被选中。 如有必要，可在特征选择器中选择不同类型的特征。

  3. 单击具有公差特征的面。
    特征选择器保持显示状态，其中公差特征的默认特征类型被选中。 如有必要，可在特征选择器中选择不同类型的特征。 现在，可放置位置尺寸。

  4. 单击以放置尺寸。
    DimXpert PropertyManager 随即出现。 在 公差特征 下，选中的孔特征被列为 参考特征 和 原点特征 。
    • 如有必要，单击交换特征 以反转特征。
    • 一般来说，可将尺寸附加到特征的任何边上。选择尺寸并使用其拖动控标可重新定位尺寸。
  5. 设定其余 PropertyManager 选项，然后单击 PM_OK.gif。
    DimXpertManager 将更新以包括特征和尺寸类型。
