应用装配体约束

创建 TolAnalyst 算例的第三步是定义如何将每个零件约束在简化装配体中。

1. 在公差装配体下，选择要在简化装配体中约束的零件。例如，假设在以下两个零件的装配体中，您已在基体零件 中选择了带有凸台的零件作为装配体顺序。现在，选择带孔平板零件以约束它。
   基体零件显示为已约束 ，因为它已经固定为原始零件。
   主要 (1) 约束启用时显示的约束选项。 每个约束的选项卡即为所选零件特征的名称。

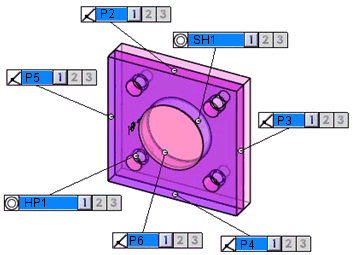

   带孔平板的约束选项为：

   • 与凸台基体重合的基准面（基准面 P6）
   • 四个外侧基准面（P2、P3、P4 和 P5）
   • 中心孔（简单直孔 SH1）
   • 四孔阵列（孔阵列 HP1）

   标注约束中受约束特征的名称在此主题中简略表示。在实际使用界面中，完整的特征名称会出现在标注中。例如，P2 和 HP1 在使用界面中会清楚地表示为 Plane2 和 Hole Pattern1。
2. 通过单击基准面 P6 标注约束中的 1 设定主要约束。
   该约束会添加到约束列表中。图形区域的约束标注会显示更新的主要约束和可能的第二约束（如果适用）。



   在将最小约束应用到简化装配体的每个零件时，信息框会从黄色变为绿色， 按钮会激活。
3. 设定另一个约束。例如，单击中心孔（简单直孔 SH1）约束标注中的 2 以将其设定为第二约束。
   该约束会添加到约束列表中。约束标注会显示更新的第二约束和可能的第三约束（如果适用）。


4. 设定第三约束。例如，单击基准面 P3 约束标注中的 3。
   该约束会添加到约束列表中。约束标注会显示更新的第三约束（如果适用）。


5. 单击 。
