不考虑浮动的浮动扣件装配体

要在不考虑扣件浮动的情况下评估最糟情形：

  1. 打开要估算的装配体。
  2. 生成一个 TolAnalyst 算例并导览到结果 PropertyManager。
  3. 在分析参数下消除选取浮动扣件和销钉。
    在此例中，在分析摘要下，最小为 48，最大为 52，总体范围是 4 毫米。

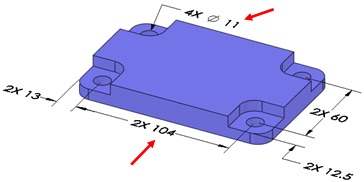

为了取得最糟情形的最小值，TolAnalyst 会按照 LMC 大小为 11 的情形来计算顶部平板间隙孔，产生的位置公差为 1。TolAnalyst 随后将孔间的基本尺寸 105 模拟为 104。
对于轮轴支架，TolAnalyst 在间隙孔 LMC 大小为 11 的情况下计算间隙孔时，产生的位置公差为 1.0，使得基准 B 到孔之间 27.5 的基本尺寸算作 28。

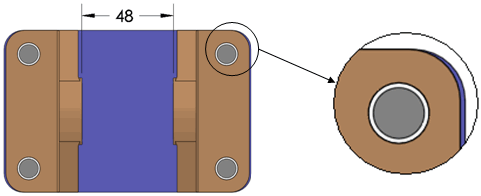

在扣件浮动选项已清除的情况下装配零件时，TolAnalyst 将轮轴支架中的间隙孔与顶部平板的螺纹孔进行同轴心对齐，产生最糟情形最小值 48。
