Pour afficher rapidement les dépendances de fonctions, vous pouvez afficher des relations graphiques entre des éléments dans l'arbre de création FeatureManager.

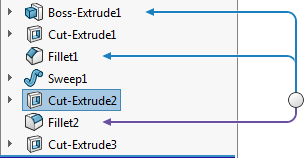

La Visualisation dynamique des références vous permet d'afficher les relations parents/enfants entre des éléments dans l'arbre de création FeatureManager. Lorsque vous placez le pointeur sur une fonction avec des références dans l'arbre de création FeatureManager, des flèches montrent les relations. Les relations parent-enfant ont été améliorées pour éviter tout chevauchement du texte et des lignes. Les flèches bleues montrent les relations parent. Les flèches violettes indiquent les relations enfants.
Si une référence ne peut pas être affichée car une fonction n'est pas développée, la flèche pointe vers la fonction contenant la référence et la référence concernée apparaît dans une zone de texte à droite de la flèche.
Les flèches commencent à partir du cercle pour indiquer la fonction dont vous visualisez les relations parent-enfant.
|
|
| Toutes les références visibles |
Une référence cachée |
La visualisation des références dynamiques est désactivée par défaut.
Pour activer la visualisation dynamique des références :
- Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le premier élément (pièce ou assemblage).
- Cliquez sur une des options suivantes ou les deux :
- Visualisation des références dynamiques (parent)
- Visualisation des références dynamiques (enfant)
Dans les assemblages, si vous activez ou désactivez la visualisation des références dynamiques à n'importe quel niveau, le changement affecte l'ensemble de l'assemblage.
