PropertyManager Image d'esquisse : Page 2

Sur la deuxième page du PropertyManager Image d'esquisse, vous pouvez tracer des contours ou sélectionner des zones par couleur pour créer des données vectorielles à l'aide de l'outil Autotrace. Cet outil crée une esquisse que vous pouvez enregistrer et modifier.

Utilisez cet outil pour convertir :
  • Logos de société
  • Conceptions géométriques scannées :

La deuxième page du PropertyManager Image d'esquisse n'est disponible que si vous activez l'outil Autotrace en tant que complément. Cliquez sur Outils > Compléments et sélectionnez Autotrace dans la boîte de dialogue.

A partir de la première page du PropertyManager, cliquez sur , et sur la seconde page, appliquez ces paramètres pour convertir des données raster en données vectorielles :

Paramètres de tracé

  Outils de sélection

A utiliser pour sélectionner des zones rectangulaires

Sélectionner des zones rectangulaires.

A utiliser pour sélectionner des zones à main levée

Sélectionnez des zones de forme irrégulière en traçant des lignes droites successives.

A utiliser pour sélectionner des zones polygonales

Sélectionner des zones polygonales en traçant des lignes droites successives.

A utiliser pour sélectionner la couleur

Sélectionnez une zone en fonction de sa couleur.

Indique la couleur sélectionnée avec l'outil de sélection A utiliser pour sélectionner la couleur .
  Commencer le tracé Affiche les résultats de la sélection de zone ou de couleur.

Paramètres d'aperçu

Afficher l'image source
Afficher le tracé Activez ou désactivez pour afficher le tracé sélectionné pour la conversion.

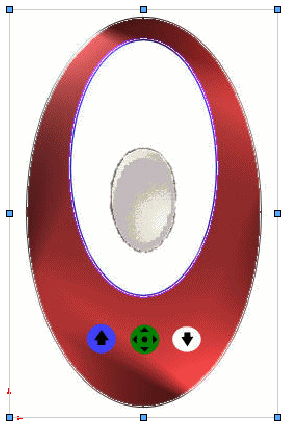

Afficher l'image source sélectionnée Afficher l'image source et Afficher le tracé sélectionnées
Afficher l'image source désactivée et Afficher le tracé sélectionnée

Ajustements

Tous les curseurs ajustent le niveau de l'image source.
Luminosité de l'image Ajuste le niveau de luminance.

Contraste de l'image Ajuste la différence entre les zones claires et foncées.

Tolérance de couleur Ajuste le degré de reconnaissance par l'application de la couleur sélectionnée.



Tolérance de reconnaissance Ajuste le degré de correspondance du tracé créé avec la géométrie.

Vidéo : Tolérance de reconnaissance de tracés automatiques

Appliquer

Appliquer Cliquez sur Appliquer pour valider le tracé.
Le tracé ne devient une géométrie SOLIDWORKS enregistrable au format .sldprt qu'une fois que vous avez quitté le PropertyManager Image d'esquisse.
