Na druhé stránce správce PropertyManager Obrázek skici můžete s použitím nástroje Automatické trasování vytvořit vektorová data vykreslením obrysů nebo s pomocí výběru oblastí podle barvy. Vznikne skica, kterou můžete uložit a upravovat.
Tento nástroj použijte k převodu:

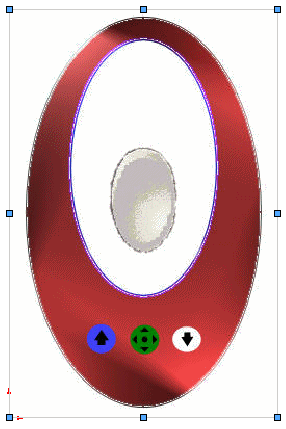

- Loga společnosti
- Naskenované geometrické návrhy:
Druhá stránka správce PropertyManager Obrázek skici je k dispozici pouze tehdy, je-li funkce Automatické trasování aktivována jako doplňkový modul. Klikněte na a v okně, které se otevře, vyberte možnost Automatické trasování.
Na první stránce PropertyManageru klikněte na
a na druhé stránce převeďte rastrová data na vektorová pomocí následujících parametrů:
Nastavení trasování
| |
Nástroje na výběr
|
|
Použít pro výběr obdélníkových částí
|
Vyberte obdélníkové plochy.
|
|
Použít pro výběr oblastí nakreslených volnou rukou
|
Vyberte nepravidelné plochy načrtnutím po sobě jdoucích přímých a zakřivených čar.
|
|
Použít pro výběr polygonových částí
|
Vyberte mnohoúhelníkové plochy načrtnutím po sobě jdoucích přímých čar.
|
|
Použít pro výběr barvy
|
Vyberte plochu podle barvy.
|
|
|
|
Označuje barvu vybranou pomocí nástroje Použít pro výběr barvy na výběr. |
| |
Začít trasu
|
Zobrazí výsledky oblasti nebo barevného výběru. |
Nastavení náhledu
|
Zobrazit zdrojový obrázek
|
|
|
Zobrazit geometrii trasování
|
Zaškrtnutím nebo zrušením zaškrtnutí tohoto políčka můžete zobrazit geometrii trasování vybranou k převodu. |
|
|
|
Zobrazit zdrojový obrázek zapnuto |
Zobrazit zdrojový obrázek a Zobrazit geometrii trasování zapnuto |
|
|
Zobrazit zdrojový obrázek vypnuto a Zobrazit geometrii trasování zapnuto |
Přizpůsobení
Všechny posuvníky upravují úroveň zdrojového obrázku.
Použít
|
Použít
|
Klepnutím na Použít ověřte geometrii trasování. |
Geometrie trasování se nestane geometrií SOLIDWORKS, kterou můžete uložit jako soubor .sldprt, dokud neukončíte PropertyManager Obrázek skici.
