PropertyManager Valore della quota

Per aprire questo PropertyManager:

Selezionare una o più quote.

Se si selezionano più quote, solo le proprietà applicate a tutte quelle selezionate saranno disponibili.

Strumenti guida con quota

Consente di quotare un disegno con quote intelligenti o DimXpert (per i disegni). Fare clic su DimXpert per accedere alle schede DimXpert (per i disegni) e Quotatura automatica.

	Quote intelligenti	Consente di creare quote mediante lo strumento Quota intelligente.
	Quotatura rapida	Consente di attivare o disattivare il selettore di quota rapida. Selezionare per attivare; deselezionare per disattivare. Questa impostazione persiste su tutte le sessioni.
	DimXpert	Applica le quote in modo da definire totalmente le funzioni di lavorazione (ripetizioni, asole, cavità, ecc.) e le quote di posizionamento mediante DimXpert per i disegni.

Stile

Stile

Tolleranza/Precisione

	Valore della didascalia	Scegliere un valore nella quota correntemente selezionata. Ciò è disponibile per le quote con valori multipli nella didascalia.
	Tipo di tolleranza	Selezionare dall'elenco. Le selezioni disponibili dipendono dal tipo di quota. Vedere Esempi di tolleranza di quota e precisione.
	Variazione massima
	Variazione minima
	Precisione unità	Selezionare il numero di cifre dopo il punto decimale dall'elenco per il valore della quota.
	Precisione di tolleranza	Selezionare il numero di cifre dopo il punto decimale per i valori di tolleranza.
	Collega precisioni a modello	Per le quote importate, modifica l'unità o la precisione di tolleranza affinché siano parametriche al modello.
	Configurazioni (solo parti e assiemi).	Applica la tolleranza di quotatura a configurazioni specifiche solo per le quote pilotate.
	Classificazione (Ottimizzazione, Ottimizzato con tolleranza, o Ottimizzazione (solo tolleranza).)	Quando si seleziona Ottimizzazione del foro o Ottimizzazione dell'albero (in basso), l'elenco per l'altra categoria (Ottimizzazione del foro o Ottimizzazione dell'albero) viene filtrato in base alla classificazione.
	Foro ottimizzato e Albero ottimizzato (Ottimizzazione, Ottimizzato con tolleranza o Ottimizzazione (solo tolleranza).)	Selezionare dagli elenchi o digitare qualsiasi testo. Le tolleranze bilaterali (Variazione massima e Variazione minima) sono disponibili nel tipo Ottimizzato con tolleranza o Ottimizzato (solo tolleranza) se si specifica Foro ottimizzato o Albero ottimizzato, ma non entrambi.
	Ottimizza la visualizzazione della tolleranza (Ottimizzato, Ottimizzato con tolleranza, o Ottimizzato (solo tolleranza).)	Pila con visualizzazione linee Pila senza visualizzazione linee Visualizzazione lineare
	Mostra parentesi	Le parentesi sono disponibili per i tipi di tolleranza Bilaterale, Simmetrica e Ottimizzato con tolleranza. Le parentesi sono disponibili nel tipo Ottimizzato con tolleranza se si specifica Foro ottimizzato o Albero ottimizzato, ma non entrambi.

Seconda tolleranza/precisione

Disponibile per quote di smusso. Vedere Inserimento delle quote dello smusso nei disegni.

Valore primario

Valore primario viene visualizzato per le quote guida e può essere modificato per alterare il modello. Il valore di quotatura può essere sovrascritto. Per le quote senza riferimenti, è possibile cambiare il nome della quota. Le quote (di riferimento) guidate elencano un valore e un nome non modificabili.

	Nome	Il nome della quota selezionata.
	Valore di quotatura	Il valore della quota selezionata.
	Sovrascrivi valore	Selezionare per sovrascrivere il valore primario e digitare un valore nuovo. Se si deseleziona l'opzione Sovrascrivi valore, la quota tornerà al valore originale mantenendo la tolleranza. I valori di sovrascrizione non si aggiornano automaticamente quando la geometria cambia. Valore originale Valore sovrascritto
	Direzione contraria	Cambiare la direzione della quota tra il senso positivo e negativo.

Testo della quota

	Aggiungi parentesi	Si possono visualizzare le quote (di riferimento) guidate con o senza le parentesi. Sono visualizzate con parentesi di default.
	Quota centrale	Quando il testo della quota viene trascinato tra le linee di estensione, il testo della quota scatta tra il centro delle linee di estensione.
	Quota d'ispezione
	Spiazza il testo	Genera l'offset del testo della quota dalla linea di quotatura usando una linea di associazione.
	Testo	La quota viene visualizzata automaticamente nella casella di testo centrale, rappresentata da <DIM>. Posizionare il cursore in un punto qualsiasi nella casella del testo per inserire il testo. Se si elimina <DIM>, sarà possibile inserire nuovamente il valore facendo clic su Aggiungi valore (XX.XX). per alcuni tipi di quote, il testo aggiuntivo viene visualizzato automaticamente. Per esempio, una Didascalia del foro per un foro lamato visualizzerà il diametro e la profondità del foro (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Didascalie dei fori per i fori creati nella Creazione guidata fori. Dalla finestra di dialogo Variabili della didascalia è possibile modificare il testo ed inserire le variabili.
		Per le quote conformi agli standard di disegno ISO con una linea di associazione solida e il testo allineato, è possibile utilizzare il campo Testo della quota per posizionare il testo sopra e sotto le linee di quotatura o dividere il testo a duplice quota sopra e sotto le linee di quotatura per quote lineari, diametrali e radiali. Il testo può essere diviso solo se l'opzione Posizione del testo è impostata su Testo allineato, linea di associazione continua Strumenti > Opzioni > Proprietà del documento > Quote per la quota. Utilizzare la seconda casella di testo per posizionare il testo sotto la linea di quota continua. Parentesi e contorno di ispezione possono essere applicati alla parte superiore e inferiore in modo indipendente l'una dall'altra.

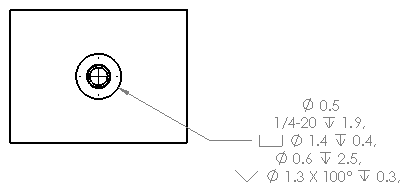

	Inverti ordine didascalia	Inverte l'ordine della didascalia per i fori creati con lo strumento Foro avanzato. Ordine inverso didascalia selezionato Ordine inverso didascalia deselezionato È possibile definire la didascalia nella funzione includendo del testo aggiuntivo. Digitare il testo da includere in Testo sopra e Testo sotto.
	Scambia messaggi prossimali e distali	Selezionare per passare alle stringhe di testo prossimali e distali.
	Giustificazione	Il testo può essere allineato orizzontalmente e, per alcuni standard, la linea di associazione può essere giustificata verticalmente. Giustificazione a sinistra , Giustificazione al centro , Giustificazione a destra Giustificazione a sinistra Allineamento al centro Giustificazione a destra Allineamento superiore, Allineamento centrale, Allineamento inferiore Giustificazione in alto Giustificazione centrale Giustificazione in basso
	Simboli	Fare clic per posizionare il cursore nel punto in cui si desidera lasciare un simbolo standard. Fare clic sull'icona di un simbolo o su Altro per accedere alla libreria dei simboli. Vedere Uso della libreria dei simboli.
	Visualizzazione della quota di smusso	Distanza X Distanza Angolo X Distanza Distanza X Angolo Distanza C Disponibile solo per gli smussi con angoli di 45°.

Quota duplice

Specifica che la quota viene visualizzata nel sistema di unità del documento e con le unità di quotatura duplici. Entrambe le unità sono specificate in Proprietà del documento - Unità . Viene impostato dove visualizzare le unità alternative in Proprietà del documento - Quote . Le quote duplici sono visualizzate in parentesi.

	Precisione unità	Selezionare il numero di cifre dopo il punto decimale dall'elenco per il valore della quota.
	Precisione di tolleranza	Selezionare il numero di cifre dopo il punto decimale per i valori di tolleranza.
	Collega precisioni a modello	Per le quote importate, modifica l'unità o la precisione di tolleranza affinché le unità secondarie siano parametriche al modello.
	Arrotondamento interno	Controlla l'arrotondamento interno per ogni quota individuale.
	Divisione	Selezionare per impostare nuove quote con quote duplici per visualizzare la divisione sopra e sotto la linea di quotatura intatta. È possibile dividere il testo solo se Posizione del testo è impostato su Testo allineato, linea di associazione continua in Strumenti > Opzioni > Proprietà del documento > Quote per la quota.
