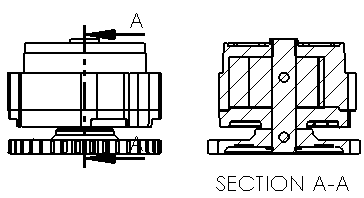

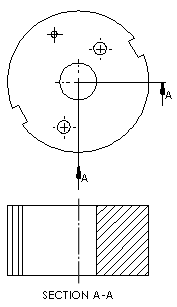

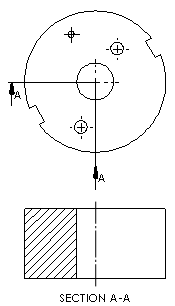

단면도 PropertyManager 단면도와 조절 단면도를 만들 때 단면도 스케치 모드와 단면 도구 사용자 인터페이스를 함께 사용하십시오. 단면도 또는 반 단면도를 삽입하는 방법 도면에서 단면도 (도면 도구 모음)를 클릭하거나 삽입 > 도면뷰 > 단면도를 클릭합니다. 단면도 절단선 수직 수평 보조도 정렬 단면도 자동 시작 미리보기를 즉시 선택하여 도면에 단면도를 배치합니다. 단면도 팝업을 표시하여 단면도에 오프셋을 추가하려면 선택 취소합니다. 단면도 팝업을 사용하여 단면도에 오프셋을 추가합니다. 선택 기능 추가 단계 호 오프셋 추가 절단선에 있는 호의 첫 번째 점을 선택한 후 호의 두 번째 점을 선택합니다. 단일 오프셋 추가 절단선에 있는 오프셋의 첫 번째 점을 선택한 후 오프셋의 두 번째 점을 선택합니다. 노치 오프셋 추가 절단선에 있는 노치의 첫 번째 점을 선택하고, 절단선에 있는 두 번째 점을 선택한 후, 노치 깊이로 세 번째 점을 선택합니다. 이전 단계 확인(뷰 추가) 취소(뷰 취소) 스케치 편집 사용자 정의 절단선을 작성하도록 선택합니다. 반단면도 반단면도 상단을 오른쪽으로 상단을 왼쪽으로 하단을 오른쪽으로 하단을 왼쪽으로 좌측면을 아래로 우측면을 아래로 좌측면을 위로 우측면을 위로 상위 주제도면 내 단면도
(도면 도구 모음)를 클릭하거나 를 클릭합니다.
