다음을 작성할 수 있습니다.
- 단면도의 단면도 새 단면은 원래의 솔리드 모델에서 계산되고 모델이 변경되면 뷰도 업데이트됩니다.
- 직교(정면, 우측면, 좌측면, 아랫면, 후면) 분해도의 단면도.
- 그림 뷰(등각 보기, 트리메트릭. 디메트릭)에서 단면을 만드는 파트 절단도.
단면도에서 은선을 표시할 수 있습니다.
부품과 피처를 모두 볼 수 있도록 FeatureManager 디자인 트리에서 단면도가 확장됩니다.

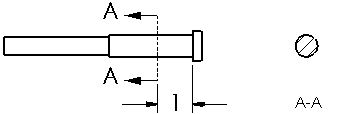

절단선 스케치를 수정하지 않고도 절단선에 치수를 부가할 수 있습니다. 절단선과 다른 선이나 모서리 간에 치수를 기입할 수 있습니다. 모체뷰에 치수를 부가하여 절단선을 고정할 수 있습니다. 그 후에 주석 숨기기/보이기를 사용하여 치수를 숨길 수 있습니다.
단면도를 작성할 도면 시트에 속해 있는 스케치 요소를 미리 선택할 수 있습니다. 스케치 요소들이 꼭 기존 도면뷰에 속해 있지 않아도 됩니다.
어셈블리 도면의 단면도(또는 경사 단면도)를 작성할 때 다음 작업을 수행할 수 있습니다.
- 단면도 컷의 거리를 지정해서 전체 도면뷰가 잘리지 않도록 합니다(경사 단면도에서는 사용할 수 없음).
- 선택 부품을 제외할 수 있습니다.
- 체결부품을 제외할 수 있습니다(SOLIDWORKS Toolbox에서 대부분의 항목을 삽입하거나 언컷 체결부품으로 항목 지정).
- 자동 해칭을 조절하여 인접 부품에 대체 해칭 패턴이 적용되도록 합니다.
- 보기 방향을 등각보기로 변경합니다.
단면 화살표를 끌어 이동할 수 있습니다. 이때 각각의 화살표의 독립적인 이동이 가능합니다.
절단선을 끌어 크기나 위치를 조정할 수 있습니다. 절단선을 스케치할 때 기하 구속조건이 사용된 경우, 그 구속조건으로 인해 절단선 위치조정이 불가능할 수 있습니다. 예를 들어 절단선이 구멍의 중심과 일치조건을 이룰 경우 절단선의 위치를 변경할 수 없습니다. 그러나, 구멍을 이동하면 절단선이 이동됩니다.
단면도 도구가 적절하지 않은 경우 회전 단면도를 작성할 수 있습니다. 파단도와 하나 이상의 단면도를 결합하여 회전 단면도를 작성할 수도 있습니다.
모체뷰가 아닌 다른 시트에 단면도를 잘라서 붙여 넣을 수 있습니다.
뷰에서 레터링을 수동으로 다시 작성하는 대신 도면의 삭제된 뷰에 있는 레터링을 재사용하는 옵션을 설정할 수 있습니다.
