부분 단면도는 도면뷰에서 어셈블리의 일부를 절단하여 그 안쪽을 보여줍니다. 모든 부품의 절단 면에 해칭이 자동으로 생성됩니다.
부분 단면도는 도면뷰의 일부분으로 독립된 뷰가 아닙니다. 닫힌 프로파일, 대개는 자유곡선으로 부분 단면도를 정의합니다. 부분 단면도를 작성할 때 특정 깊이로 재질을 제거하여 내부를 자세히 표시합니다. 깊이는 값을 입력하거나 도면뷰에서 지오메트리를 선택하여 지정할 수 있습니다.
분해도에서 부분 단면도를 작성하면, 분해도를 수축할 수 없습니다.

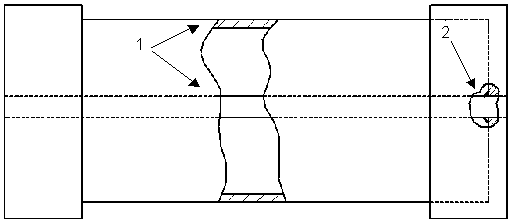

| 이 예제는 (1) 벽 두께 및 샤프트 (2) 샤프트가 캡에 용접된 방식을 보여줍니다.
|
|
| 그림 (등각 보기, 트리메트릭, 디메트릭) 뷰의 부분 단면도 깊이는 시트에 수직입니다. |
|
