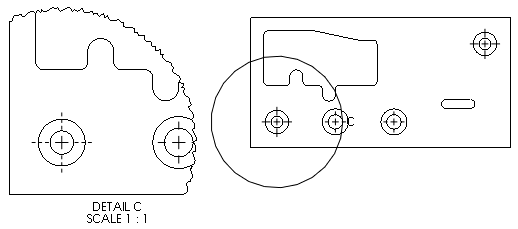

지그재그 외곽선을 사용하여 상세도 작성

지그재그 외곽선을 사용하여 상세도를 작성하는 방법

  1. 도면뷰에서 상세도(도면 도구 모음)를 클릭하거나 삽입 > 도면뷰 > 상세도를 클릭합니다.
    원 도구 Tool_Circle_Sketch.gif가 활성 상태입니다.

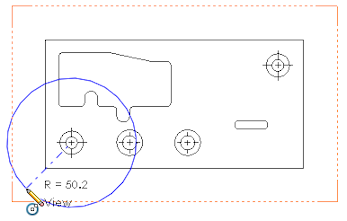

  2. 원을 스케치합니다.

  3. PropertyManager의 상세도에서 지그재그 외곽선을 선택합니다.
  4. 형상 강도 아래에서 슬라이더를 이동하여 지그재그 외곽선의 강도를 정의합니다.
  5. 클릭하여 뷰를 배치합니다.
