투명한 단면도 작성

단면도를 작성하는 동안 개별 바디 및 부품을 투명하게 설정할 수 있습니다.

투명도를 사용하면 모델의 내부를 투시하는 데 도움이 됩니다. 투명한 단면도는 PhotoView 360에서 사용할 수 있습니다.

투명한 단면도를 작성하는 방법

  1. 단면도(보기 도구 모음) 또는 보기 > 표시 > 단면도를 클릭합니다.
  2. PropertyManager에서 다음을 수행합니다.
    1. 단면 방법 아래에서 영역을 선택합니다.
    2. 투명 단면 부품을 선택합니다.
  3. 플라이아웃 FeatureManager 디자인 트리에서 HOUSING - GEARS를 선택합니다.
  4. PropertyManager의 투명 단면 부품 아래에서:
    1. 선택 항목 포함을 선택하여 하우징을 투명하게 만듭니다.
    2. 투명도를 0.75로 설정합니다.
    3. 을(를) 클릭합니다.

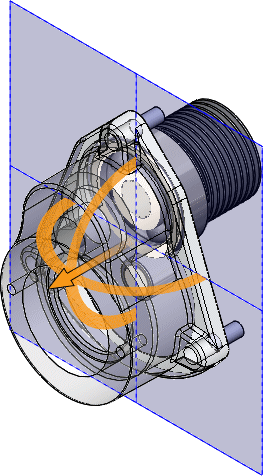

    단면도가 투명한 하우징과 함께 나타납니다.
