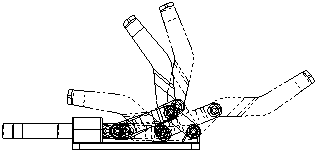

보조 위치도 삽입 보조 위치도 삽입하기 보조 위치도에 필요한 방향을 사용하여 어셈블리의 모델뷰를 작성합니다. 어셈블리를 그 시작 위치에 배치합니다. 보조 위치도 (도면 도구 모음)을(를) 클릭하거나 삽입 > 도면뷰 > 보조 위치도을(를) 클릭합니다. 보조 위치도 PropertyManager가 나타납니다. 보조 위치도를 삽입할 도면뷰를 선택하라는 메시지가 표시됩니다. 설정에서 다음을 선택합니다. 옵션 설명 새 설정 기본 이름이 상자에 나타납니다. 기본 이름을 그대로 사용하거나, 원하는 이름을 입력합니다. 기존 설정 목록에 나열된 기존 어셈블리 설정에서 선택합니다. 를 클릭합니다. 결과: 새 설정 - 어셈블리 문서가 열려 있지 않을 경우, 어셈블리 문서가 열립니다. 어셈블리의 뷰 방향이 도면뷰와 같은 방향으로 바뀝니다. 어셈블리가 부품 이동 PropertyManager와 함께 열리며, 프리 드래깅이 활성됩니다. 5 단계로 갑니다. 기존 설정 - 선택한 설정의 보조 위치도가 도면뷰에 표시되며, PropertyManager가 닫힙니다. 뷰가 완성됩니다. 더 이상 작업이 필요 없습니다. 부품 이동 도구를 사용하여 어셈블리 부품을 원하는 위치로 이동합니다. PropertyManager의 옵션에서 충돌 검사 및 충돌시 정지을(를) 사용하여 동작을 정지시킵니다. 을(를) 클릭하여 부품 이동PropertyManager를 닫고 도면으로 돌아갑니다. 어셈블리 설정의 보조 위치도가 점선으로 도면뷰에 표시되며, 보조 위치도 PropertyManager가 닫힙니다. 같은 단계를 반복하여 필요한 만큼의 보조 위치도를 작성합니다. 상위 주제보조 위치도 관련 태스크 보조 위치도 편집
