절단면 생성하기

모델의 내부 파트를 표시하려면 절단면을 추가하여 단면도를 작성하면 됩니다.

표준 이동 컨트롤을 사용하여 절단면을 조작할 수 있습니다. 여러 절단면을 사용하여 모델을 추가로 분석할 수 있습니다. 여기에 제한은 없습니다.

SOLIDWORKS Visualize Professional에서는 모델의 애니메이션을 만들 때와 동일한 방식으로 절단면 효과도 애니메이션으로 만들 수 있습니다.

단면도를 작성하는 방법:

  1. 모델 탭에서 추가 를 클릭하고 새 절단면을 클릭합니다.
    또한 프로젝트 > 모델 > 새 절단면 을 클릭하여 절단면을 생성할 수도 있습니다.

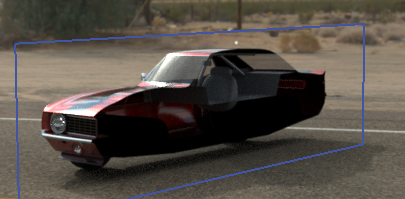

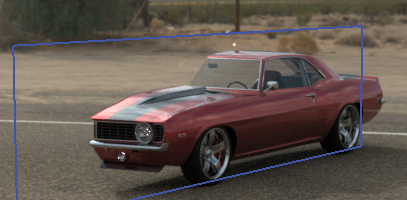

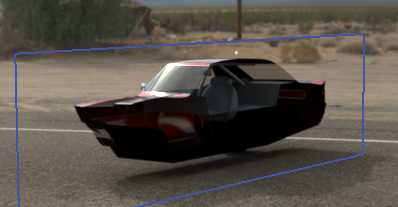

    뷰포트에서 절단면은 희미하게 나타나며 대부분은 전체 모델에서 자동으로 늘어나는 투명한 평면으로 나타납니다.

  2. 모델 트리에서 절단면을 선택합니다.
    모델 트리 아래에 절단면 파라미터가 나열됩니다.
  3. 평면의 이름을 입력합니다.
  4. 회전변형 옵션을 사용하여 평면 방향을 수정합니다.
    • 평면의 방향을 바꾸려면 뒤집기를 클릭합니다.

    • 평면을 90º로 회전하려면 회전 옵션 중 하나를 클릭합니다.

    • 평면을 기울이려면 변형에서 하나 이상의 XYZ 회전 값을 변경합니다.

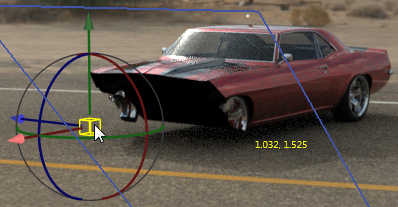

    변형 조정자를 사용하여 평면 위치를 수정할 수도 있습니다. 조정자를 활성화하려면 모델 세트에서 절단면을 오른쪽 클릭한 후 조작 > 이동을 클릭합니다.
    .

  5. 다른 절단면을 추가하려면 새 절단면을 클릭합니다.

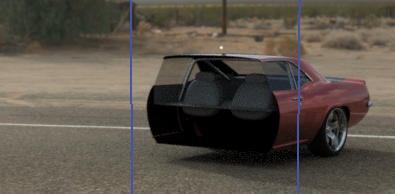

  6. 두 번째 절단면을 선택하고 동일한 컨트롤을 사용하여 조작합니다.
  7. 절단면을 숨기려면 다음 중 하나를 수행합니다.
    • 모델 세트에서 절단면을 오른쪽 클릭한 후 절단면 숨기기를 클릭합니다.
    • 절단면 파라미터에서 숨김을 클릭합니다.
  8. 절단면을 제거하려면 모델 세트에서 절단면을 오른쪽 클릭한 후 삭제를 클릭합니다.
이러한 절단면은 SOILIDWORKS Visualize Professional에서도 애니메이션으로 만들 수 있습니다.

절단면은 화면에 있는 모든 지오메트리에 영향을 미칩니다. 특정 파트, 그룹 또는 모델에만 적용할 수는 없습니다.
