PropertyManager Схематическое положение

Окно PropertyManager "Схематическое положение" открывается при вставке схематического положения в чертежный документ. Этот элемент меню активируется при условии установки в системе Microsoft® Office Visio® Professional 2003 или выше.

Чтобы вставить схему Visio в чертеж:

  1. Выберите Вставка > Схематическое изображение.
    Открывается PropertyManager Схематическое положение.
  2. В разделе Шаблоны для схем выберите шаблон.
    PropertyManager содержит список наиболее часто используемых в SOLIDWORKS шаблонов. Чтобы выбрать из расширенного списка программы Visio, выберите параметр Другие в нижней части списка SOLIDWORKS или не делайте никакого выбора.
  3. Выберите с помощью мыши и перетащите рамку в графическую область и расположите схему.
  4. Создайте схему в Visio.

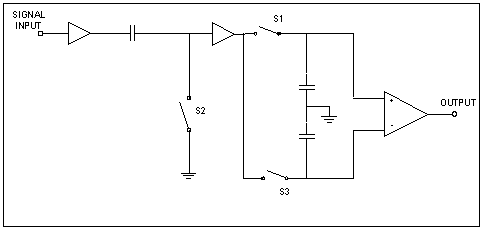

Схематическое изображение Visio в чертеже SOLIDWORKS
