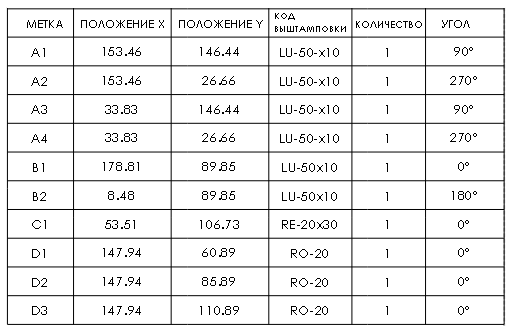

Вы можете вставлять в чертежи в вид плоского массива деталей из листового металла таблицу выштамповок.
Таблицы выштамповок содержат элементы формы и библиотечные элементы, используемые в телах из листового металла, в том числе:
|
Метка
|
Примечание, добавляемое к каждому элементу выштамповки в плоском массиве |
|
Положение Х
|
Расстояние от оси Х до точки вставки инструмента |
|
Положение Y
|
Расстояние от оси Y до точки вставки инструмента |
|
Код выштамповки
|
Свойство инструмента формы или элемента библиотеки, используемого в компоненте |
|
Количество
|
Сколько раз элемент формы/библиотеки используется в развертке |
|
Угол
|
Угол между осью Х и инструментом |
