Связывание заметок с ячейкой таблицы

Можно создать связь между заметкой и содержанием любой спецификации или ячейкой в таблице отверстий.

Чтобы создать связь заметки с ячейкой таблицы, выполните следующие действия.

  1. В чертеже с таблицей вставьте заметку.
    1. Нажмите Вставка > Заметка > Примечание.
    2. Щелкните для расположения заметки.
    3. Нажмите, чтобы отредактировать заметку.
  2. В окне PropertyManager в разделе Формат текста выберите Связать ячейку таблицы .
  3. В таблице выберите ячейку.
  4. Выберите .

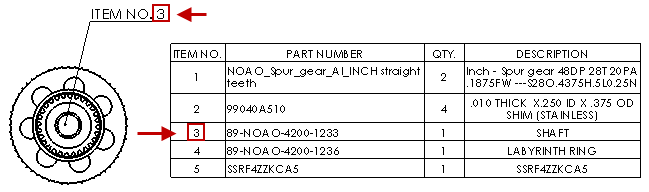

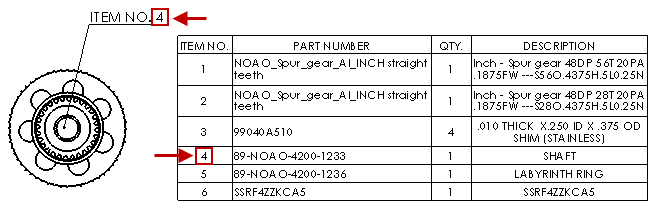

Так как заметка связана с ячейкой таблицы, при изменении значения ячейки выполняется обновление заметки.
