Для выбора граней, на которых необходимо выполнить сварные швы, используйте Инструмент выбора авто-сварки. Для выбора инструмента перейдите в раздел Сварной шов в PropertyManager.
Для каждого сварного шва создаются пути сварки. Путь сварки - это маршрут на модели, по которому прокладывается валик.
При создании сварных швов доступны два метода для определения места применения сварных швов:
-
Вручную. Выберите кромки или грани. Каждый раз при создании нового сварного шва, имеющего разъединенный путь сварки, следует выбирать параметр Новый путь сварки в PropertyManager Сварной шов.
-
Инструмент выбора авто-сварки
. Поместите указатель на грани, где Вы хотите расположить сварные швы. Программное обеспечение автоматически создает новый путь сварки при создании разъединенного пути сварки.

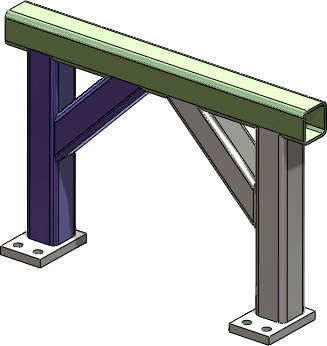

Например, рассмотрим следующую сварную деталь.

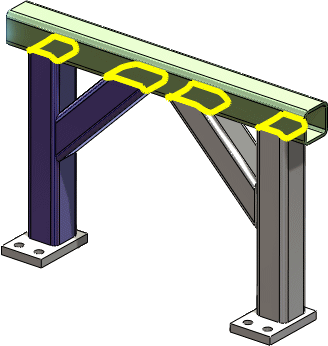

| Необходимо создать сварные швы от каждой из четырех опорных балок к основной балке. |
|
| Необходимо создать четыре пути сварки. |
|
Выбор вручную
Можно выбрать две грани (или одну кромку), добавить сварной шов, а затем создать дополнительные пути сварки с помощью параметра Новый путь сварки. Если параметр Новый путь сварки не выбран, отобразится сообщение о невозможности создания замкнутой цепи с использованием ранее выбранных граней. Другими словами, будет создан разъединенный путь сварки.
Инструмент выбора авто-сварки
Можно поместить указать над каждой парой граней. Программа автоматически создает новые пусти сварки, поскольку она определяет, что пути между сварными швами разъединены.
Видео: Инструмент выбора авто-сварки
