Можно добавлять сварные швы на сварных деталях и узлах, а также на многотельных деталях.
Основные характеристики сварных швов:
- совместимость со всеми типами геометрии, включая тела с зазорами;
- включение характеристик сварных швов в чертежи с помощью таблиц сварных швов;
- создаваемые автоматически обозначения сварки;
- связь сварных швов и их обозначений;
- В дереве конструирования FeatureManager отдельная папка Weld Bead
(Сварной шов), в которой содержатся сварные швы

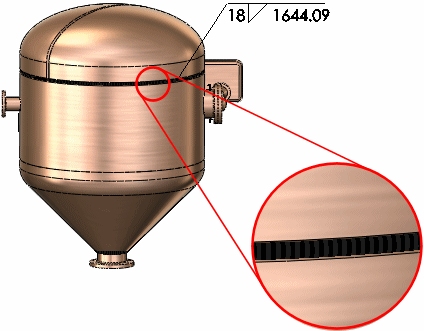

Сварные швы отображаются в упрощенном виде. Они отображаются на моделях в графическом представлении. Построение географии не выполняется. Сварные швы легковесны и не влияют на производительность.
Для получения информации о сварных швах в сборках см. раздел Сварные швы в сборках.
Для получения информации о таблицах сварных швов в чертежах см. раздел Таблицы сварных швов.
