Файл

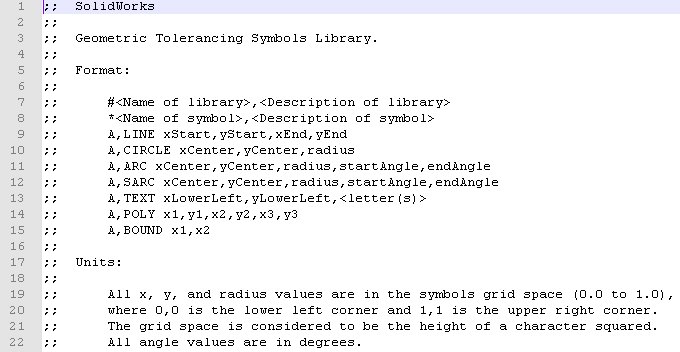

gtol.sym имеет раздел в верхней части с объяснением формата и единиц, используемых для создания обозначений.
В файле категории обозначений группируются вместе, а каждая категория содержит несколько библиотек и обозначений.
Библиотеки имеют следующий формат: #<Имя библиотеки>,<Описание библиотеки>.
Обозначения имеют следующий формат: *<Имя обозначения>,<Описание обозначения>.
Линии, начинающиеся с "A" определяют участок геометрической формы обозначения. Обозначения зачастую имеют несколько подобных строк.
BOUND — это управляющая переменная для обозначений в файле gtol.sym . BOUND управляет шагом обозначения по горизонтали в пределах строки текста в заметках и размерах.
Точка с запятой предшествует строкам комментария (которые пропускаются).

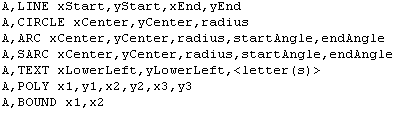

Обозначения состоят из геометрических форм, которые могут состоять из линий, дуг, кругов, полилиний и буквенно-цифровых символов. Эти формы имеют следующие форматы:
Обозначения определяются на воображаемой квадратной сетке 1 x 1, в которой значение 0,0 находится в левом нижнем углу, значение 1,1 — в верхнем правом углу. Однако они не ограничены этой сеткой. Также можно использовать числа больше 1,0 и меньше 0,0.
Ниже приведен пример квадратной сетки с координатами от 0,0 до 1,1:
Пример определения линии на квадратной сетке:
