Параметры экрана

Указание параметров для отображения кромок, плоскостей и т. д.

Чтобы задать параметры отображения, выполните следующие действия.

  1. Выберите Параметры или Инструменты > Параметры.
  2. Нажмите Отобразить.
  3. Выберите один из описанных ниже вариантов и нажмите кнопку OK.
Выберите Сброс, чтобы восстановить установки производителя по умолчанию для всех системных параметров или только для параметров на данной странице.

Скрытые кромки отображаются как

Сплошные или Штриховые Указывает, каким образом будут отображаться скрытые кромки в режиме Невидимые линии отображаются в документах деталей и сборок.

Отобразить кромки детали/сборки

Управляет отображением линий перехода, когда модель в режимах Скрыть невидимые линии, Невидимые линии отображаются или Закрасить с кромками.

линии перехода видимые
линии перехода штрихпунктирные
Невидимые
Можно также выбрать Вид > Отображение, а затем выбрать Линии перехода видимые, Отобразить, используя штрихпунктирную линию с двумя точками или Линии перехода невидимые.

Кромки отображаются в режиме закрасить

Скрыть невидимые линии Любые кромки, которые появятся в режиме Скрыть невидимые линии, отобразятся также в режиме Все закрашены с кромками.
Оптимизировать для тонких деталей Доступно при выборе HLR. Используется для точного отображения тонкостенных деталей и сборок, а также предотвращения просвечивания кромок.
Для использования этой функции графическая плата и драйвер должны поддерживать версию программы OpenGl 4.0, GLSL 4.0 или более позднюю.
Каркасное представление  Все кромки будут отображаться в режиме Закрасить с кромками (как Каркасное представление).

Прозрачность сборки для редактирования в контексте

Управляет параметрами прозрачности при редактировании компонентов сборки. Эти настройки затрагивают только те компоненты, которые не редактируются в текущий момент. (Этот параметр недоступен, если Режим большой сборки включен.)

Непрозрачная сборка Компоненты, которые в данный момент не редактируются, непрозрачны.
Сохранить прозрачность сборки Компоненты, которые в данный момент не редактируются, сохраняют свойственные им настройки прозрачности.
Сделать сборку прозрачной Компоненты, которые в данный момент не редактируются, используют заданный здесь уровень прозрачности. Используйте бегунок для настройки уровня прозрачности (при перемещении вправо прозрачность увеличивается).
Можно также изменить цвета, использующиеся в режиме редактирования компонента..

Устранение неровных кромок

Определяет уровень удаления ступеней для применения к моделям в графической области. Удаление ступеней делает неровные кромки гладкими, из-за чего изображение выглядит более реалистично.

Когда открыт более чем один документ, некоторые параметры сглаживания могут быть выключены. Все параметры удаления ступеней выключены в Режиме большой сборки.
Нет Отключает удаление ступеней на кромках.
Убирать ступени на кромках/эскизах Сглаживает неровные кромки в режимах Закрасить с кромками, Каркасное представление, Скрыть невидимые линии и Невидимые линии отображаются.

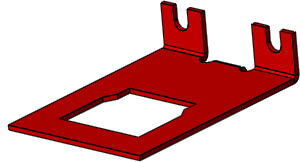

Параметр отображения без ступеней выбран

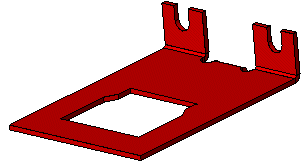

Параметр отображения без ступеней отключен
Устранение неровных кромок в сцене Доступен, если видео плата поддерживает удаление ступеней на кромках для всей сцены и прошла тест на стабильность. Необходимо установить настройки графической платы в панели управления так, чтобы программа могла управлять действиями. Применяет удаление ступеней ко всей графической области для деталей, сборок чертежей.
Закройте все документы SOLIDWORKS перед включением или отключением устранением неровных кромок в сцене. Перезапустите программное обеспечение SOLIDWORKS, чтобы устранение неровных кромок в сцене вступило в силу.
Высветить все кромки элементов, выбранных в графическом виде При выборе элемента выделены все его кромки.
Динамическая подсветка из графического вида При помещении указателя на эскиз, модель или чертеж грани, кромки и вершины модели выделяются. (Этот параметр недоступен, если Режим большой сборки включен.)
Отобразить граничные кромки поверхностей используя разные цвета Таким образом, можно различить открытые кромки поверхности и любые касательные кромки или силуэтные кромки.
Чтобы указать цвет кромки, выберите Инструменты > Параметры > Настройки системы > Цвета . Выберите Поверхности > Граничные кромки в разделе Системные цвета.
Отобразить закрашенные плоскости Отображает прозрачные закрашенные плоскости в режиме каркасного представления, которые отображаются разными цветами спереди и сзади.
Чтобы указать цвета закрашенных плоскостей, выберите Инструменты > Параметры > Свойства документа > Отображение плоскости . В разделе Грани выберите Цвет передней грани или Цвет задней грани, чтобы изменить цвета. Используйте бегунок для настройки уровня прозрачности (при перемещении вправо прозрачность увеличивается).
Отображение размеров во весь экран Выберите этот параметр, чтобы отобразить текст размера в плоскости экрана компьютера. Отключите этот параметр, чтобы отобразить текст размера в плоскости трехмерного вида примечания размера.

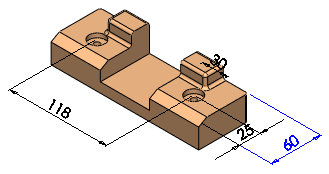

Выбрано: Текст размера находится в плоскости экрана монитора, и все тексты размеров и линии отображаются в текущем виде примечаний.

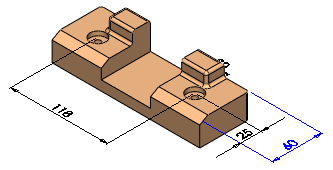

Не выбран: Текст размера находится в плоскости вида трехмерного примечания размера, и тексты размеров и линии, находящиеся позади модели, скрыты.
Отобразить заметки плоско по отношению к экрану Выберите этот параметр, чтобы отображать заметки в плоскости экрана компьютера. Очистите этот параметр, чтобы отображать заметки в плоскости вида трехмерного примечания размера.
Отобразить справочную систему координат Отображает справочную систему координат, которая помогает ориентироваться при просмотре моделей. Справочная система координат служит только для отображения. Ее нельзя выбрать или использовать в качестве точки формирования.
Отобразить полосы прокрутки в графическом виде Этот параметр не доступен, если документ открыт. Чтобы изменить эту настройку, необходимо закрыть все документы.
Отобразить окклюзию чернового качества Выберите черновое качество для отображения моделей при использовании Окклюзия. При использовании чернового качества отрисовка выполняется быстрее, но с меньшей наглядной достоверностью. Удалите флажок, чтобы использовать качество по умолчанию.
Отображать графическую окружность SpeedPak Включает или отключает отображение графической окружности SpeedPak.

Когда графическая окружность включена, в области вокруг указателя видна только доступная для выбора геометрия.

Когда графическая окружность отключена, в области вокруг указателя остается видимой вся геометрия.
Отобразить информационные подсказки массива Выберите отображение информации о массиве, включая имя массива, тип массива, все исходные элементы, необходимые для создания массива, интервал, количество экземпляров, а также пропущенные измененные экземпляры.
Тип проекции для графического окна четырех видов Управление отображением видов в Четыре видаграфических окнах при выборе инструмента (панель инструментов "Стандартные виды"). Выберите один из указанных ниже вариантов.

По первому углу

Спереди, Слева, Сверху и Триметрия

По третьему углу

Спереди, Справа, Сверху и Триметрия.
Показать навигационные цепочки на выбранном объекте

Отображение навигационных цепочек в левом верхнем углу графической области при выборе объекта в графической области или узла в дереве конструирования FeatureManager.

Навигационные цепочки показывают связанные элементы на разной высоте иерархического дерева от выбранного объекта через верхний уровень сборки или детали.
Отобразить уникальный идентификатор уравнения

В разделе Упорядоченный вид диалогового окна Уравнения отображается уникальный идентификатор уравнения, который используется в качестве ссылки в таблицах параметров.

При наведении курсора на уравнение в столбце Имя появляется подсказка, в которой отображается уникальный идентификатор (идентификатор взаимосвязи) для этого уравнения.

Указав уникальный идентификатор взаимосвязи в таблице параметров, можно отключить или включить уравнение во всех конфигурациях. Параметр — $Enable@Relation_ID@Equations, где идентификатор взаимосвязи представляет собой уникальный номер, позволяющий идентифицировать уравнение. Например, параметр $Enable@1@Equations применяется к уравнению 1. В таблице параметров для этого параметра можно ввести Да или Нет, чтобы включить или отключить уравнение для всех конфигураций.
