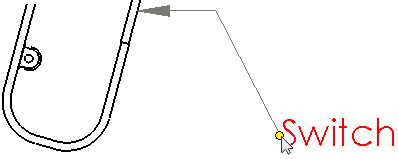

Создание выноски с изогнутыми указателями Чтобы создать выноску с изогнутыми указателями: Выберите Выноска с изогнутыми указателями на панели инструментов "Примечание" или выберите Вставка > Примечания > Выноска с изогнутыми указателями. Выберите лист чертежа, любую геометрию модели, точку прикрепления примечания или объект эскиза. Переместите указатель и нажмите в графической области для точки каждого изгиба. Пример присоединения выноски с изогнутыми указателями к точке прикрепления примечания: Завершите создание выноски, нажав на любой объект, например, на грань или дважды нажав на лист чертежа. На уровень вышеМножественные изогнутые линии указателей Задачи, связанные с данной Добавление выноски с изогнутыми указателями при создании примечания Добавление точки изгиба Добавление ветви Изменение стрелки в конечной точке Замена прямой выноски на выноску с изогнутыми указателями Удаление выноски с изогнутыми указателями Удаление точки изгиба Удаление ветви
