Предварительный просмотр компонента сопряжения в окне предварительного просмотра компонентов

В окне предварительного просмотра компонентов можно быстро выбрать объекты для сопряжения. При просмотре компонента в окне предварительного просмотра компонентов вид компонентов можно увеличивать и поворачивать независимо от сборки.

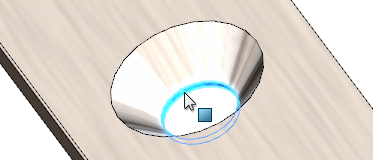

Допустим, создается концентрическое сопряжение между заклепкой и отверстием оси для лезвия ножниц. Чтобы выбрать небольшую цилиндрическую грань отверстия, можно использовать окно предварительного просмотра компонента.

Чтобы открыть предварительный просмотр компонента сопряжения, выполните следующие действия:

  1. Откройте сборку, содержащую компоненты для сопряжения.
  2. Выберите компонент, который требуется просмотреть в окне предварительного просмотра компонентов.
  3. Выберите один из следующих параметров:
    • Окно предварительного просмотра компонента (контекстная панель инструментов).
    • Окно предварительного просмотра компонента (Панель инструментов "Сборка").
    • Инструменты > Компонент > Окно предварительного просмотра.
    В открывшемся окне предварительного просмотра компонента отобразится выбранный компонент.

  4. В окне предварительного просмотра компонентов выполните следующие действия.
    1. Увеличьте и переверните вид.
    2. Выберите элемент для сопряжения.
  5. В главном окне нажмите клавишу Ctrl и выберите второй элемент для сопряжения.
  6. Выберите тип сопряжения.
    В данном примере между стенкой отверстия и втулкой заклепки будет добавлено Концентрическое сопряжение.
    Сопряжение завершено.
  7. Нажмите кнопку Закрыть предварительный просмотр.
