Si lo desea, puede crear operaciones sin agregar cotas a los croquis, pero siempre es aconsejable acotar los croquis.
Acote de acuerdo con la intención de diseño del modelo; por ejemplo, puede que desee acotar taladros a una cierta distancia de una arista, o a una cierta distancia unos de los otros.

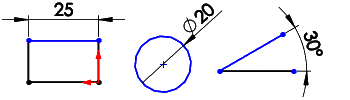

Para colocar un taladro a una distancia especificada de las aristas de un bloque, acote el diámetro del círculo y acote la distancia entre su centro y cada arista del bloque. Los círculos se miden desde el centro de forma predeterminada.
Para colocar un taladro a una distancia especificada de otro taladro, acote la distancia entre los centros de los taladros. También se pueden especificar cotas para el punto mínimo o máximo sobre el círculo.
La mayor parte de las cotas (lineales, circulares o angulares) se pueden insertar utilizando una única herramienta, Cota inteligente
, que se encuentra en la barra de herramientas Cotas/Relaciones.
Las herramientas de acotación adicionales (Línea base, Coordenada, Chaflán) están disponibles en la barra de herramientas Cotas/Relaciones.
Puede acotar todas las entidades de un croquis mediante una operación con Definir croquis completamente.
Para cambiar cotas, haga doble clic sobre la cota y edite el valor en el cuadro de diálogo Modificar, o arrastre una entidad de croquis.
