Define una viga o cabeza, las condiciones de las juntas y las propiedades de sección de las vigas seleccionadas. Para vigas, se controla la transferencia de fuerzas y momentos en cada extremo. Esto permite liberar (configurado en cero) cualquiera de los componentes de fuerza y momento en el extremo. Tenga en cuenta que las restricciones se aplican a juntas y, por tanto, a todos los extremos de vigas que se encuentran en una junta.
Las opciones especificadas aquí anulan las restricciones. Por ejemplo, si define un extremo de viga como Bisagra y aplica una restricción Fija a la junta asociada, el extremo de viga especificado se comporta como una bisagra y no transmite ningún momento.
En el gestor de Simulation, haga clic con el botón derecho del ratón en la definición de viga y haga clic en Editar definición.
Tipo
Configura el tipo de elemento para los miembros estructurales seleccionados.
|
Viga
|
Un elemento de viga resiste cargas axiales, de flexión y de torsión.
|
|
Cabeza de armadura
|
Un elemento de cabeza de armadura puede resistir cargas axiales como un resorte axial.
|
|
Mostrar dirección de viga
|
Alterna la visibilidad de las direcciones de viga en la zona de gráficos. La flecha roja muestra la dirección axial positiva; la verde, la dirección 1 positiva; y la azul, la dirección 2 positiva para las vigas seleccionadas.
|
Las fuerzas de viga y las tensiones se enumeran con respecto al sistema de coordenadas local de la viga. Las vigas o cabezas bajo las cargas compresivas axiales muestran un valor de tensión de viga axial negativo y las vigas bajo las cargas de tracción axial muestran un valor de tensión de viga axial positivo.
Conexión final 1
Establece las fuerzas y los momentos en el Extremo 1
de la viga. Sólo para vigas.
El Extremo 1
y el Extremo 2
de la viga se resaltan en la zona de gráficos en diferentes colores.
|
Rígido
|
No se liberan fuerzas o momentos en este extremo. Si aplica restricciones a la junta asociada, la condición de restricción define completamente la transferencia de fuerzas y momentos. Si no aplica restricciones, se supone continuidad en la junta asociada. Utilice esta opción a menos que haya una razón para liberar (configurado en cero) componentes de fuerza o momento en este extremo.
|
|
Bisagra
|
El extremo puede girar libremente y no transfiere ningún momento a la junta. Aplique esta condición a todos los extremos de viga que se encuentren en una junta para definirla como bisagra intermedia.
|
|
Deslizante
|
El extremo puede trasladarse libremente y no transfiere ninguna fuerza a la junta.
|
|
Manual
|
Para cada componente de fuerza y momento, especifique manualmente si tienen un valor de cero.
|
Bisagra primera dirección
|
Seleccione esta opción para configurar en cero el momento con respecto a la primera dirección de la sección transversal. El extremo puede girar alrededor de esta dirección.
|
|
Bisagra segunda dirección
|
Seleccione esta opción si sabe que el momento con respecto a la segunda dirección de la sección transversal tiene un valor de cero. El extremo puede girar alrededor de esta dirección.
|
|
Bisagra a lo largo de la viga
|
Seleccione esta opción si sabe que el momento con respecto a la dirección axial de la viga tiene un valor de cero. El extremo puede girar alrededor de esta dirección.
|
|
Corredera 1ª dirección
|
Seleccione esta opción si sabe que la fuerza en la primera dirección de la sección transversal tiene un valor de cero. El extremo puede trasladarse a lo largo de esta dirección.
|
|
Corredera 2ª dirección
|
Seleccione esta opción si sabe que la fuerza en la segunda dirección de la sección transversal tiene un valor de cero. El extremo puede trasladarse a lo largo de esta dirección.
|
|
Corredera a lo largo de la viga
|
Seleccione esta opción si sabe que la fuerza en la dirección axial de la viga tiene un valor de cero. El extremo puede trasladarse a lo largo de esta dirección.
|
|
Conexión final 2
Establece las fuerzas y los momentos en el Extremo 2 de la viga. Las opciones son similares a las del Extremo 1 .
Propiedades de sección
Para los miembros estructurales que utilizan perfiles de pieza soldada de la base de datos de SOLIDWORKS, el software calcula las propiedades de sección. Para los perfiles de viga personalizados, introduzca las propiedades de sección definidas por el usuario.
|
Unidades
|
Unidad de longitud para calcular la constante torsional y la distancia para cortadura torsional máxima.
|
|
Constante torsional (K)
|
Muestra la constante de rigidez torsional (longitud al cuarto coeficiente de energía). Esta constante torsional es una función de la sección transversal de la viga.
El programa calcula las constantes torsionales de la mayoría de los perfiles de viga. Para ver fórmulas de constantes torsionales para distintas secciones transversales, consulte la referencia Formulas for Stress and Strain, Roark and Young, Chapter 9, Table 20.
|
|

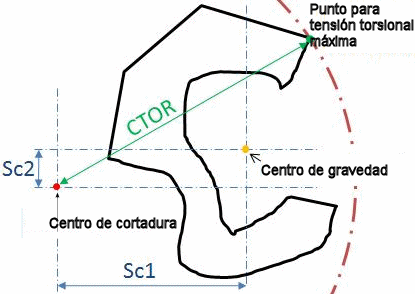

Distancia para cortadura máxima (CTOR)
|
Distancia máxima desde el centro de cortadura de la sección al punto más lejano en la sección transversal (radio del círculo circunscrito centrado en el centro de cortadura).
La tensión de cortadura torsional máxima se calcula a partir de: τ max = ( T / K )* CTOR, donde T es la torsión aplicada.
|
|
Factor cortante
|
Este factor representa la distribución no uniforme de las tensiones de cortadura en la sección transversal de la viga. Su valor depende de la forma del área de sección transversal de la viga. Por ejemplo, en una sección rectangular el factor cortante es 5/6, en una sección circular sólida es 9/10 y en una sección circular hueca es 1/2.
El factor cortante se tiene en cuenta en el cálculo de la energía de deformación unitaria total de la viga debida al corte. Consulte en la referencia Simplified Method for Calculating Shear deflections of beams by Ivan Orosz, USDA Forest Service Research Note FPL-0210 la derivación del factor cortante.
|
|
Restablecer
|
Restablece las variables a sus valores predeterminados.
|
