Puede utilizar una vista de rotura (o interrumpida) en un dibujo. Las vistas de rotura hacen posible la visualización de la vista de dibujo a mayor escala en una hoja de dibujo de menor tamaño. Utilice un par de líneas de rotura para crear una separación o romper la vista. Las cotas de referencia y las cotas del modelo asociadas con el área rota reflejan los valores actuales del modelo.

Las vistas de rotura incluyen la siguiente funcionalidad:
- Puede especificar la separación entre las líneas de rotura y la extensión de las líneas más allá de la geometría de la pieza en Propiedades de documento - Documentación.
- Las cotas que atraviesan las líneas de rotura se rompen automáticamente.

- Puede bloquear líneas de rotura. Después de romper la vista, acote las líneas de rotura a una parte conocida de la geometría. Estas cotas deben utilizarse en un documento de dibujo y no aparecen en un dibujo impreso.
- Se puede especificar la fuente de línea para las líneas de rotura en .
- Para ver líneas de cotas con un zig zag, seleccione Mostrar cotas como rotas en vistas rotas en Propiedades de documento - Cotas.
- Se pueden aplicar los comandos Romper vista y Deshacer romper vista a varias vistas.
- Puede utilizar varias líneas de rotura en una vista a través de una combinación de líneas de rotura horizontales o verticales. Todas ellas utilizan la misma separación e idéntico estilo de línea.

- Las vistas de rotura de piezas de chapa metálica desplegadas incluyen líneas de pliegue.
- Puede combinar una vista de rotura con una o varias vistas de sección para crear una vista de sección girada (sección de revolución).

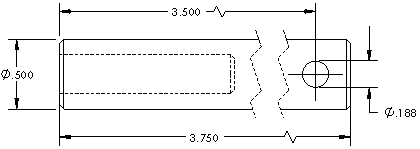

Ejemplo: Vista de rotura bloqueada
