Cuando el software SOLIDWORKS procesa una tabla de diseño, reúne la lista de nombres de configuración de la columna situada más a la izquierda (de arriba abajo). A continuación, para cada configuración procesa los parámetros (de izquierda a derecha).
Si el software encuentra:
- una celda en blanco en la fila de parámetros, pasa al siguiente nombre de configuración y aplica los parámetros asociados
- una celda en blanco en la columna de nombres de configuración, deja de procesar porque asume que ha llegado al final de la tabla de diseño

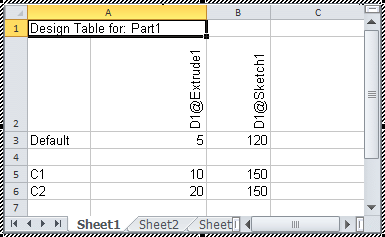

En el siguiente ejemplo, el software sólo procesa la configuración Predeterminada. Como la fila 4 está en blanco, las configuraciones C1 y C2 no se procesan.
