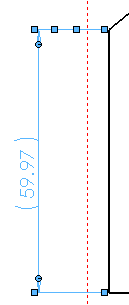

Quiebre de líneas de referencia Para insertar un quiebre en una línea de referencia de cota, haga clic con el botón derecho del ratón en la línea y seleccione Opciones de visualización > Quebrar. Línea de referencia de cota después de seleccionar Quebrar Línea de referencia de cota después de arrastrar un punto de quiebre Para eliminar un quiebre de una línea de referencia de cota seleccionada, haga clic con el botón derecho del ratón en la línea y desactive Opciones de visualización > Quebrar. Tema principalLíneas de referencia de cota Conceptos relacionados Ejemplo: Líneas de referencia inteligentes Ejemplo: Terminología de líneas de cota Asociación de líneas de referencia de cota Tareas relacionadas Cambio del punto de asociación o la longitud de las líneas de referencia de cota Creación de líneas de referencia de cota inclinadas Inversión de la dirección de líneas indicativas de cota Creación de quiebres en líneas de referencia de cotas Haga clic con el botón derecho del ratón en una línea de referencia y seleccione Opciones de visualización > Quebrar para quebrar líneas de referencia de cotas lineales. Para crear un quiebre en una línea de referencia de cota: Haga clic con el botón derecho del ratón en una línea de referencia de cota y seleccione Opciones de visualización > Quebrar . Arrastre un punto en forma horizontal o vertical sobre la línea de referencia de cota para crear un pliegue. Para eliminar un quiebre de una línea de referencia de cota seleccionada, haga clic con el botón derecho del ratón en la línea y desactive Opciones de visualización > Quebrar. Múltiples quiebres para cotas y anotaciones Puede aplicar múltiples quiebres a líneas indicativas de cotas y anotaciones si hace clic en Línea indicativa con múltiples quiebres de cota en la pestaña Líneas indicativas en el PropertyManager Cota. También puede agregar quiebres después de colocar una cota o anotación haciendo clic con el botón derecho del ratón y seleccionando Agregar punto de quiebre de cota. Arrastre puntos de quiebre para crear el quiebre después de insertarlos. Puede agregar líneas indicativas con múltiples quiebres de cota a anotaciones de taladro y a estos tipos de cotas:Diámetro Radiales De chaflán
Quiebre de líneas de referencia Para insertar un quiebre en una línea de referencia de cota, haga clic con el botón derecho del ratón en la línea y seleccione Opciones de visualización > Quebrar. Línea de referencia de cota después de seleccionar Quebrar Línea de referencia de cota después de arrastrar un punto de quiebre Para eliminar un quiebre de una línea de referencia de cota seleccionada, haga clic con el botón derecho del ratón en la línea y desactive Opciones de visualización > Quebrar. Tema principalLíneas de referencia de cota Conceptos relacionados Ejemplo: Líneas de referencia inteligentes Ejemplo: Terminología de líneas de cota Asociación de líneas de referencia de cota Tareas relacionadas Cambio del punto de asociación o la longitud de las líneas de referencia de cota Creación de líneas de referencia de cota inclinadas Inversión de la dirección de líneas indicativas de cota Creación de quiebres en líneas de referencia de cotas Haga clic con el botón derecho del ratón en una línea de referencia y seleccione Opciones de visualización > Quebrar para quebrar líneas de referencia de cotas lineales. Para crear un quiebre en una línea de referencia de cota: Haga clic con el botón derecho del ratón en una línea de referencia de cota y seleccione Opciones de visualización > Quebrar . Arrastre un punto en forma horizontal o vertical sobre la línea de referencia de cota para crear un pliegue. Para eliminar un quiebre de una línea de referencia de cota seleccionada, haga clic con el botón derecho del ratón en la línea y desactive Opciones de visualización > Quebrar. Múltiples quiebres para cotas y anotaciones Puede aplicar múltiples quiebres a líneas indicativas de cotas y anotaciones si hace clic en Línea indicativa con múltiples quiebres de cota en la pestaña Líneas indicativas en el PropertyManager Cota. También puede agregar quiebres después de colocar una cota o anotación haciendo clic con el botón derecho del ratón y seleccionando Agregar punto de quiebre de cota. Arrastre puntos de quiebre para crear el quiebre después de insertarlos. Puede agregar líneas indicativas con múltiples quiebres de cota a anotaciones de taladro y a estos tipos de cotas:Diámetro Radiales De chaflán
Creación de quiebres en líneas de referencia de cotas Haga clic con el botón derecho del ratón en una línea de referencia y seleccione Opciones de visualización > Quebrar para quebrar líneas de referencia de cotas lineales. Para crear un quiebre en una línea de referencia de cota: Haga clic con el botón derecho del ratón en una línea de referencia de cota y seleccione Opciones de visualización > Quebrar . Arrastre un punto en forma horizontal o vertical sobre la línea de referencia de cota para crear un pliegue. Para eliminar un quiebre de una línea de referencia de cota seleccionada, haga clic con el botón derecho del ratón en la línea y desactive Opciones de visualización > Quebrar.
Múltiples quiebres para cotas y anotaciones Puede aplicar múltiples quiebres a líneas indicativas de cotas y anotaciones si hace clic en Línea indicativa con múltiples quiebres de cota en la pestaña Líneas indicativas en el PropertyManager Cota. También puede agregar quiebres después de colocar una cota o anotación haciendo clic con el botón derecho del ratón y seleccionando Agregar punto de quiebre de cota. Arrastre puntos de quiebre para crear el quiebre después de insertarlos. Puede agregar líneas indicativas con múltiples quiebres de cota a anotaciones de taladro y a estos tipos de cotas:Diámetro Radiales De chaflán
